MODEL : 010G10 | 4코어, 차폐, FEP 고온용 케이블 > 진동/가속도/각도센서

MODEL : 010G10 | 4코어, 차폐, FEP 고온용 케이블 요약정보 및 구매

4소켓 플러그 - (3) BNC 플러그(X,Y,Z로 표시)

추천하기
판매가격 전화문의
원산지 한국
모델 010G10 010G20 010G30 010G50

관련상품

  • 상품 정보

    상품 상세설명

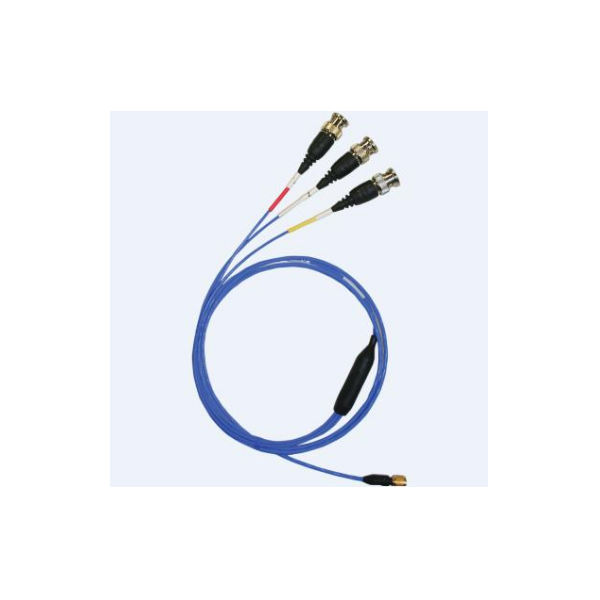

    MODEL : 010G10  | 4도체, 차폐, FEP 고온용 케이블





    4소켓 플러그 - 3 BNC 플러그(X, Y, Z로 표시)

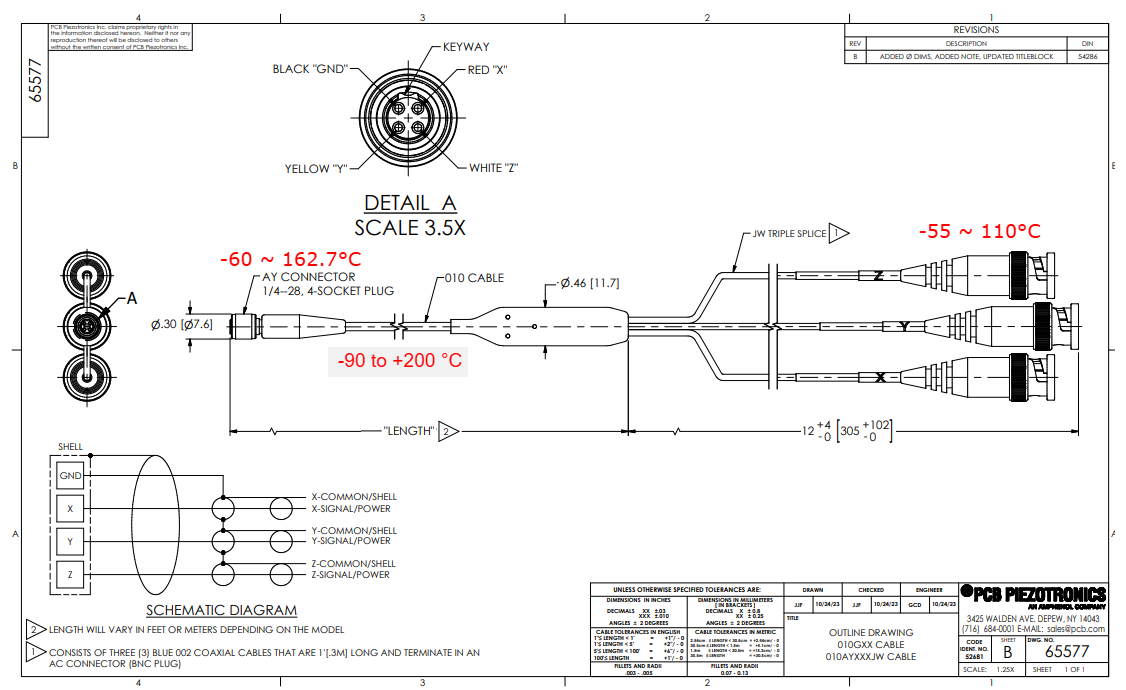

    케이블 어셈블리는 다음 구성 요소로 구성됩니다.
    MODEL 010 케이블링
    MODEL AY 커넥터
    MODEL  JW 커넥터

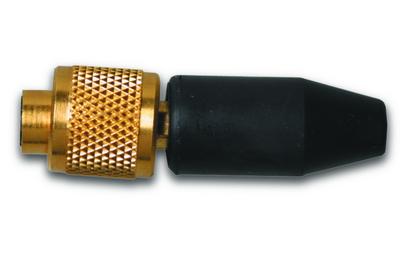

    MODEL AY |  케이블 커넥터





    4소켓 1/4-28 플러그(DC 및 3축 센서와 함께 사용) **조립을 위한 특수 도구 필요 - 도구 및 절차가 있는 PCB 위치를 제외하고는 판매하지 않습니다.**

    • 커넥터 스타일: 멀티 컨덕터
    • 연결 유형: 4소켓
    • 연결 유형: 암 접점이 있는 플러그
    • 연결 스레드: 1/4-28 암
    • 온도 범위: -76 ~ 325°F(-60 ~ 162.7°C)

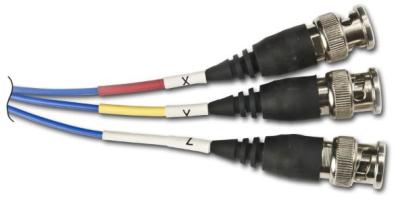

    MODEL JW | 케이블 커넥터 (BNC 커넥터 장착)





    각각 BNC 플러그(AC 커넥터)가 있는 3개의 1피트 동축 케이블이 있는 3중 스플라이스 어셈블리


    • 커넥터 스타일: 트리플 스플라이스
    • 커넥터 스타일: BNC
    • 연결 유형: 플러그(수 핀)
    • 온도 범위: -67 ~ 230°F(-55 ~ 110°C)

    010G10 : 다중 컨덕터 - 4선 차폐, BLUE COLOR FEP 재킷, 10ft 10-32 동축 플러그-BNC 플러그
    010G20 : 다중 컨덕터 - 4선 차폐, BLUE COLOR FEP 재킷, 20ft 10-32 동축 플러그-BNC 플러그
    010G30 : 다중 컨덕터 - 4선 차폐, BLUE COLOR FEP 재킷, 30ft 10-32 동축 플러그-BNC 플러그
    010G50 : 다중 컨덕터 - 4선 차폐, BLUE COLOR FEP 재킷, 50ft 10-32 동축 플러그-BNC 플러그

    Specification Notes

    [1] Typical.
    [2] Nominal.

    ENGLISH:SI:
    PERFORMANCE
    Number of Conductors44
    Cable StyleMulti Conductor - ShieldedMulti Conductor - Shielded
    ENVIRONMENTAL
    Temperature Range-130 to +392 °F-90 to +200 °C
    ELECTRICAL
    Capacitance (conductor to conductor @ 70 °F (21 °C))16 pF/ft52.4 pF/m
    Capacitance (conductor to shield / drain @ 70 °F (21 °C))25.8 pF/ft84.6 pF/m
    Voltage Rating (rms - maximum)160 V160 V
    PHYSICAL
    Cable Jacket Diameter0.1 in2.54 mm[2]
    Cable Jacket MaterialFEPFEP
    Cable Jacket ColorBlueBlue
    Conductor StyleStranded - 7 Strands 38 AWGStranded - 7 Strands 38 AWG
    Conductor MaterialSilver Plated Copper AlloySilver Plated Copper Alloy
    Conductor Diameter (30 AWG)0.024 in0.61 mm[2]
    Insulation Material Over Conductor(s)Extruded TFEExtruded TFE
    Shield Type Over BundleBraid: 90% Minimum CoverageBraid: 90% Minimum Coverage
    Shield Material Over BundleSilver Plated CopperSilver Plated Copper
    Shield Wire Diameter Over Bundle (Each Strand 38 AWG)0.077 in1.95 mm[2]
    Bend Radius (minimum)1 in25.4 mm
    Weight0.16 oz/ft14.6 gm/m[1]

    * All specifications are at room temperature unless otherwise specified.
