PCB 356A26 | 산업용 ICP® 3축가속도계 1/4-28 4핀 요약정보 및 구매

1~5kHz, 50 mV/g, ±100g pk, 1/4-28 4-pin connector

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 356A26

관련상품

  • 상품 정보

    상품 상세설명

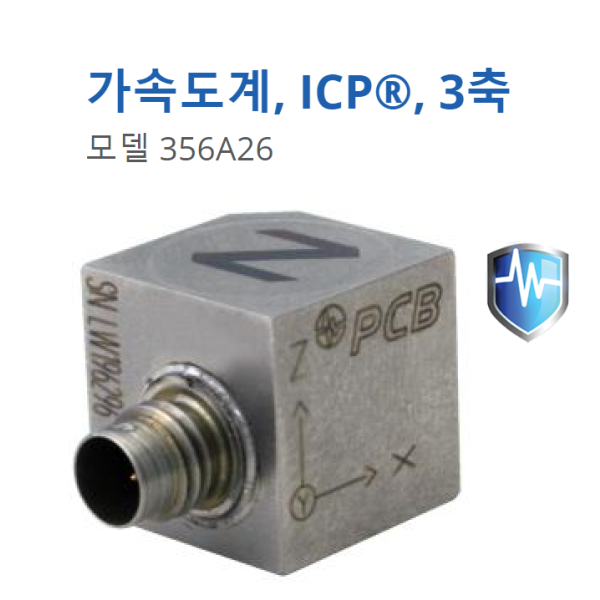

    PCB 356A26 |  산업용 ICP® 3축가속도계 1/4-28 4핀


    플래티넘 스톡 제품; 3축, 일반 용도, 세라믹 전단 ICP® 가속, 50 mV/g, 1~5kHz, 4핀 연결.





    • 감도: (±10%)50 mV/g (5.1 mV/(m/s²))
    • 측정 범위: ±100g pk (±981m/s² pk)
    • 전기 커넥터: 1/4-28 4핀

    사양 참고 사항

    [1] 0 기반 최소 제곱법 직선법.
    [2] Typical.
    [3] 250°F~325°F 데이터는 HT 옵션에서만 유효합니다.
    [4] TEDS 옵션은 바이어스 전압에 1.0VDC를 추가합니다.
    [5] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.



    English:SI:
    Performance
    Sensitivity (±10 %)50 mV/g5.1 mV/(m/s²)
    측정 범위
    		±100 g pk±981 m/s² pk
    Frequency Range (±5 %)1 to 5000 Hz1 to 5000 Hz
    Frequency Range (±10 %)0.7 to 6500 Hz0.7 to 6500 Hz
    공진 주파수
    		≥25 kHz≥25 kHz
    광대역 해상도 (1)
    		0.0002 g rms0.002 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    횡단 민감도
    		≤5 %≤5 %
    Environmental
    Overload Limit (Shock)±7000 g pk±68600 m/s² pk
    Temperature Range (Operating)-65 to +250 °F-54 to +121 °C[3]
    Temperature ResponseSee Graph %/°FSee Graph %/°F
    Base Strain Sensitivity0.001 g/µε0.01 (m/s²)/µε[2]
    Electrical
    Excitation Voltage24 to 30 VDC24 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤100 Ohm≤100 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Discharge Time Constant0.4 to 1.0 sec0.4 to 1.0 sec
    Settling Time (within 10% of bias)<3 sec<3 sec
    Spectral Noise (1 Hz)75 µg/√Hz736 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)15 µg/√Hz147 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)4 µg/√Hz39.2 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)2 µg/√Hz19.6 (µm/sec2)/√Hz[2]
    Spectral Noise (10 kHz)1 µg/√Hz9.8 (µm/sec2)/√Hz[2]
    Physical
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic

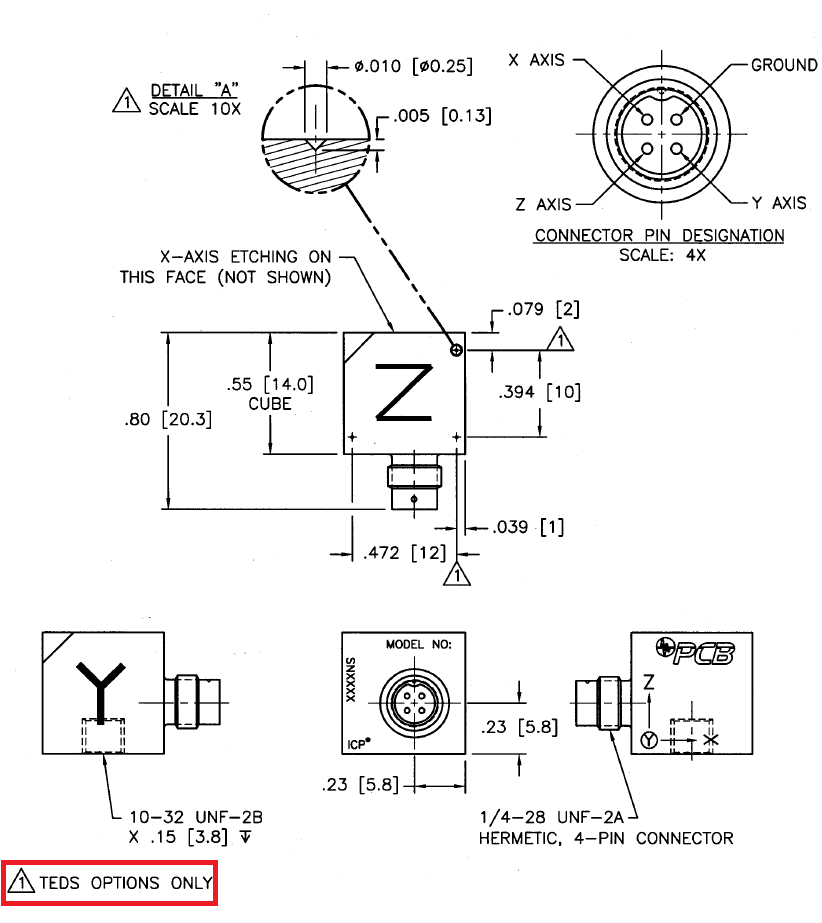

    Size - Height0.55 in14.0 mm
    Size - Length0.80 in20.3 mm
    Size - Width0.55 in14.0 mm
    Weight0.37 oz10.5 gm[2]
    Electrical Connector1/4-28 4-Pin1/4-28 4-Pin
    Electrical Connection PositionSideSide
    Mounting Thread10-32 Female10-32 Female
    Mounting Torque10 to 20 in-lb113 to 225 N-cm

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    080A12Adhesive mtg base, 0.75" hex x 0.2" thk, 10-32 tapped hole, aluminum w/insolation hardcoat finish1
    080A90Quick bond Gel (for use with accel adhesive mtg bases to fill gaps on rough surfaces)1
    081B05Mounting stud, 10-32 to 10-32, 0.275" long, BeCu w/shoulder1
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1
    M081B05Mounting stud, 10-32 to M6x0.75-6g, 0.275" long, BeCu1

    Optional Versions

    (HT) High temperature, extends normal operation temperatures

    EnglishSI
    Frequency Range (&#177;5 %)6 to 5000 Hz
    Frequency Range (&#177;10 %)5 to 5000 Hz
    Temperature Range-65 to +325 °F-54 to +163 °C
    Discharge Time Constant0.08 to 0.5 sec
    Broadband Resolution0.0004 g rms0.004 µm/sec2 rms
    Spectral Noise130 µg/√Hz1275 (µm/sec2)/√Hz
    Spectral Noise30 µg/√Hz294 (µm/sec2)/√Hz
    Spectral Noise10 µg/√Hz98.1 (µm/sec2)/√Hz
    Spectral Noise2 µg/√Hz19.6 (µm/sec2)/√Hz
    Spectral Noise3 µg/√Hz29.4 (µm/sec2)/√Hz
    Output Bias Voltage7 to 16

    (T) TEDS Capable of Digital Memory and Communication Compliant with IEEE P1451.4

    EnglishSI
    Output Bias Voltage8.7 to 13.0 VDC

    (TLA) TEDS LMS International - Free Format

    EnglishSI
    Output Bias Voltage8.7 to 13.0 VDC

    (TLB) TEDS LMS International - Automotive Format

    EnglishSI
    Output Bias Voltage8.7 to 13.0 VDC

    (TLC) TEDS LMS International - Aeronautical Format

    EnglishSI
    Output Bias Voltage8.7 to 13.0 VDC

    (TLD) TEDS Capable of Digital Memory and Communication Compliant with IEEE 1451.4

    EnglishSI
    Output Bias Voltage8.7 to 13.0




    English:SI:
    PERFORMANCE
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)
    Measurement Range±50 g pk±490 m/s² pk
    Frequency Range (+/-5 %)0.7 to 7000 Hz0.7 to 7000 Hz
    Frequency Range (+/-10 %)0.4 to 10000 Hz0.4 to 10000 Hz
    Resonant Frequency≥30 kHz≥30 kHz
    Broadband Resolution (1)0.0005 g rms0.005 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤6 %≤6 %
    TEDS Compliant (Per IEEE 1451.4)YesYes
    ENVIRONMENTAL
    Overload Limit (Shock)±5000 g pk±49050 m/s² pk
    Temperature Range (Operating)-65 to 185 °F-54 to 85 °C
    Temperature ResponseSee GraphSee Graph[2]
    Base Strain Sensitivity.001 g/µε.01 (m/s²)/µε[2]
    ELECTRICAL
    Excitation Voltage20 to 30 VDC20 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Discharge Time Constant0.8 to 2.4 sec0.8 to 2.4 sec
    Settling Time (within 10% of bias)≤5 sec≤5 sec
    Spectral Noise (1 Hz)125 µg/√Hz1226 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)40 µg/√Hz392 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)15 µg/√Hz147 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)4 µg/√Hz39.2 (µm/sec2)/√Hz[2]
    PHYSICAL
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Size - Height0.40 in10.2 mm
    Size - Length0.75 in19.1 mm
    Size - Width0.40 in10.2 mm
    Weight0.15 oz4.2 gm[2]
    Electrical Connector1/4-28 4-Pin1/4-28 4-Pin
    Electrical Connection PositionSideSide
    MountingAdhesiveAdhesive

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    080A90Quick bond Gel (for use with accel adhesive mtg bases to fill gaps on rough surfaces)1
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1

    Optional Versions

    (J) Ground Isolated

    ENGLISHSI
    Size - Width0.47 in11.8 mm
    Weight0.20 oz5.7 gm
    Size - Length0.78 in19.8 mm
    Electrical Isolation≥100000000 Ohm
    Size - Height0.47 in11.8 mm
