PCB 354C03 | 산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A 요약정보 및 구매

3축, 관통형 장착, 세라믹 전단 ICP® 가속도계, 100mV/g, 0.5~2kHz, 접지 절연, 4핀 커넥터

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 354C03

관련상품

  • 상품 정보

    상품 상세설명

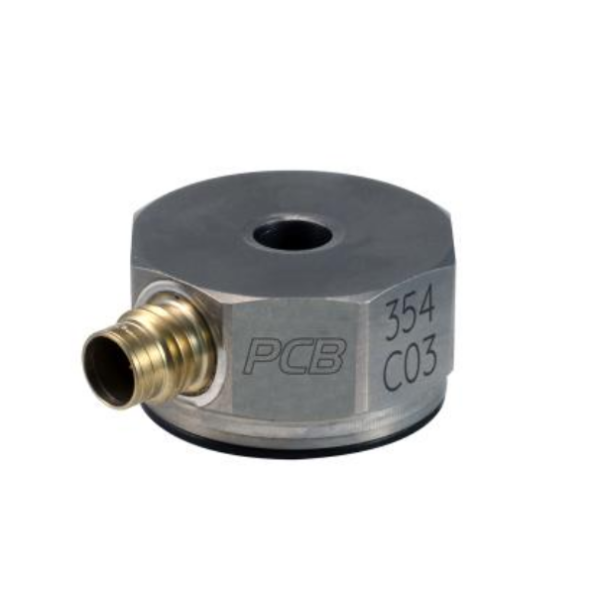

    PCB 354C03  |  산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A


    삼축, 관통형 장착, 세라믹 전단 ICP® 가속도계, 100mV/g, 0.5~2kHz, 접지 절연, 4핀 커넥터

    • 감도: (±10%) 100 mV/g (10.2 mV/(m/s²))
    • 측정 범위: ±50 g pk (±490 m/s² pk)
    • 전기 커넥터: 1/4-28 4핀







    Specification Notes



    사양 참고 사항

    [1] 제로 기반 최소제곱 직선법.
    [2] 일반적인 값.
    [3] 횡방향 감도는 일반적으로 ≤ 3%입니다.
    [2] 일반적인 값.
    [4] 250°F ~ 325°F 데이터는 HT 옵션에서만 유효합니다.
    [2] 일반적인 값.
    [5] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.



    English:SI:
    Performance
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)
    Measurement Range±50 g pk±490 m/s² pk
    Frequency Range (±5 %)0.5 to 2000 Hz0.5 to 2000 Hz
    Frequency Range (±10 %)0.3 to 4000 Hz0.3 to 4000 Hz
    Frequency Range (±3 dB)0.2 to 6000 Hz0.2 to 6000 Hz
    Resonant Frequency≥12 kHz≥12 kHz
    Broadband Resolution (1)0.0002 g rms0.002 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤5 %≤5 %[3]
    Environmental
    Overload Limit (Shock)±5000 g pk±49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C[4]
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2]
    Base Strain Sensitivity0.005 g/µε0.05 (m/s²)/µε[2]
    Electrical
    Excitation Voltage21 to 30 VDC21 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤300 Ohm≤300 Ohm
    Output Bias Voltage10 to 14.5 VDC10 to 14.5 VDC
    Discharge Time Constant0.8 to 2.4 sec0.8 to 2.4 sec
    Settling Time (within 10% of bias)<12 sec<12 sec
    Spectral Noise (1 Hz)100 µg/√Hz980 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)30 µg/√Hz294 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)10 µg/√Hz98 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)3 µg/√Hz29 (µm/sec2)/√Hz[2]
    Electrical Isolation (Base)>100000000 Ohm>100000000 Ohm
    Physical
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingWelded HermeticWelded Hermetic

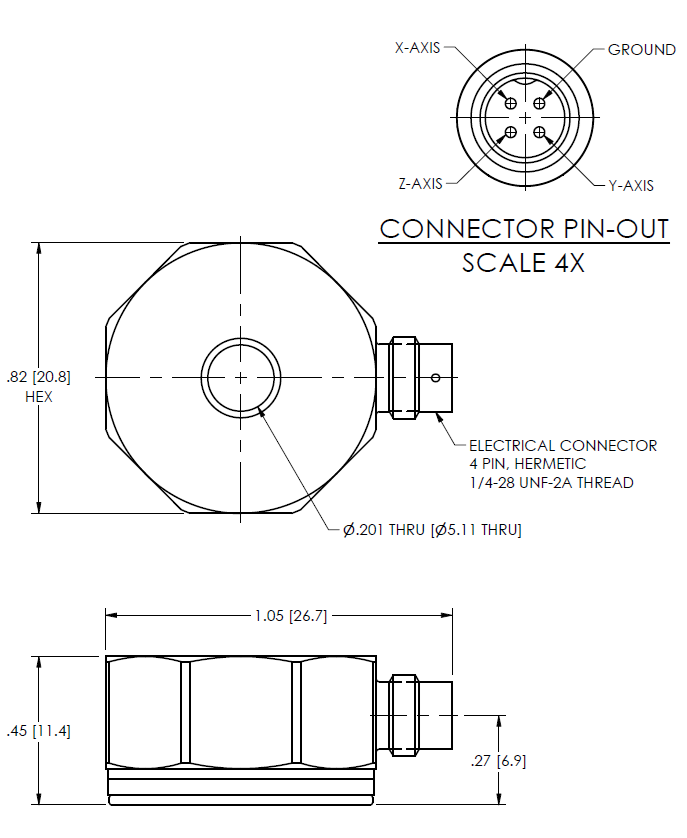

    Size - Hex0.815 in20.7 mm
    Size - Height0.45 in11.4 mm
    Weight0.55 oz15.5 gm[2]
    Electrical Connector1/4-28 4-Pin1/4-28 4-Pin
    Electrical Connection PositionSideSide
    MountingThrough HoleThrough Hole

    * All specifications are at room temperature unless otherwise specified.

    TempChart

    Accessories

    Supplied
    039A23Allen wrench, 5/32" hex head (for use with 10-32 thd cap screws)1
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    081B60Off ground socket head cap screw assembly, 10-32 UNF-2A thd., 0.63 in length, stainless steel1
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1

    Optional Versions

    (A) Adhesive Mount
    Accessories:
    Supplied080A90Quick Bonding Gel1

    (HT) High temperature, extends normal operation temperatures

    EnglishSI
    Frequency Range (&#177;10 %)8 to 40008 to 4000 Hz
    Frequency Range (&#177;3 dB)5 to 60005 to 6000 Hz
    Broadband Resolution.0004.004
    Temperature Range-65 to 325-54 to 163
    Discharge Time Constant.04 to 0.2
    Spectral Noise2001961
    Spectral Noise75735
    Spectral Noise20196
    Spectral Noise879
    Frequency Range (&#177;5 %)10 to 200010 to 2000 Hz
    (M) Metric Mount
    Accessories:
    SuppliedM039A23Allen wrench, 4mm hex1
    SuppliedM081B60Accessory for Vibration Division Product1

    (T) TEDS Capable of Digital Memory and Communication Compliant with IEEE P1451.4

    EnglishSI
    Output Bias Voltage10.5 to 15.5 VDC
    Excitation Voltage22 to 30 VDC

    (TLA) TEDS LMS International - Free Format

    EnglishSI
    Excitation Voltage22 to 30 VDC
    Output Bias Voltage10.5 to 15.5 VDC

    (TLB) TEDS LMS International - Automotive Format

    EnglishSI
    Output Bias Voltage10.5 to 15.5 VDC
    Excitation Voltage22 to 30 VDC

    (TLC) TEDS LMS International - Aeronautical Format

    EnglishSI
    Output Bias Voltage10.5 to 15.5 VDC
    Excitation Voltage22 to 30 VDC

    (TLD) TEDS Capable of Digital Memory and Communication Compliant with IEEE 1451.4

    EnglishSI
    Excitation Voltage22 to 30 VDC
    Output Bias Voltage10.5 to 15.5
