PCB HT356B21 | 산업용 ICP® 고온용 3축가속도계 8-36 미니 4핀 커넥터 요약정보 및 구매

10mV/g, 2 ~ 10000Hz, 미니 4핀 커넥터 측면 연결, 사용온도 -53~163℃

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 HT356A44

관련상품

  • 상품 정보

    상품 상세설명

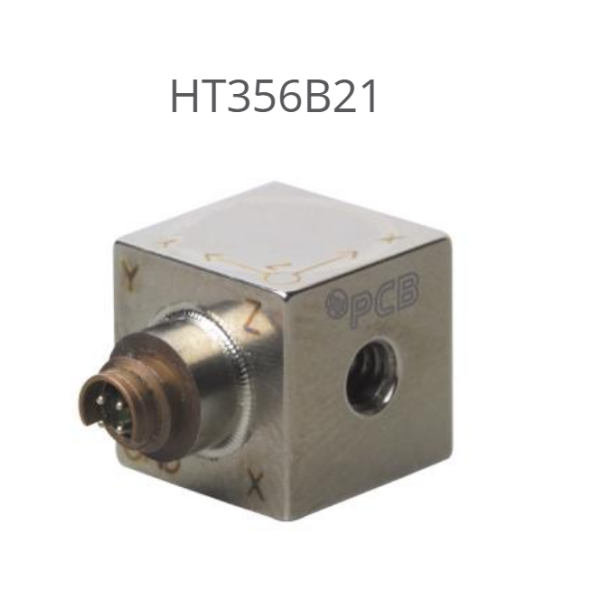

    PCB HT356B21 |  산업용 ICP® 고온용 3축가속도계 미니 4핀 커넥터


    플래티넘 스톡 프로덕츠; 3축 ICP® 가속기, 10mV/g, 500g, 미니 4핀 커넥터, 최대 +325°F(+163°C), 10피트 케이블 포함






      • 89fb4bfdee3dcb44b787ba922b9f7bea_1729493686_8511.png

      • 플래티넘  3축 ICP® 가속기, 10mV/g, 500g, 미니 4핀 커넥터, 최대 +325°F(+163°C), 10피트 케이블 포함

        • 감도: (±10%) 10 mV/g (1.02 mV/(m/s²))
        • 측정 범위: ±500g/pk (±4905m/s²/pk)
        • 전기 커넥터: 8-36 4핀



    사양 참고 사항



    [1] 제로 기반 최소 제곱 직선법.
    [2] 일반적인 값.
    [3] 250°F ~ 325°F 데이터는 HT 옵션에서만 유효합니다.
    [2] 일반적인 값.
    [4] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.




    English:SI:
    Performance
    Sensitivity (±10 %)10 mV/g1.02 mV/(m/s²)
    Measurement Range±500 g pk±4905 m/s² pk
    Frequency Range (±5 %) (y or z axis)2 to 10000 Hz2 to 10000 Hz
    Frequency Range (±5 %) (x axis)2 to 7000 Hz2 to 7000 Hz
    Resonant Frequency≥55 kHz≥55 kHz
    Broadband Resolution (1)0.004 g rms0.04 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤5 %≤5 %
    Environmental
    Overload Limit (Shock)±10000 g pk±98100 m/s² pk
    Temperature Range (Operating)-65 to +325 °F-54 to +163 °C[3]
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2] [3]
    Electrical
    Excitation Voltage18 to 30 VDC18 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage7 to 12 VDC7 to 12 VDC
    Discharge Time Constant0.3 to 1.0 sec0.3 to 1.0 sec
    Settling Time (within 10% of bias)<3 sec<3 sec
    Spectral Noise (1 Hz)1000 µg/√Hz9810 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)300 µg/√Hz2943 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)100 µg/√Hz981 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)50 µg/√Hz490 (µm/sec2)/√Hz[2]
    Physical
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Size - Height0.4 in10.2 mm
    Size - Length0.4 in10.2 mm
    Size - Width0.4 in10.2 mm
    Weight0.14 oz4 gm[2]
    Electrical Connector8-36 4-Pin8-36 4-Pin
    Electrical Connection PositionSideSide
    Mounting Thread5-40 Female5-40 Female

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    034K104-conductor, low noise, shielded FEP cable, 10-ft, mini 4-socket plug to (3) BNC plugs (labeled X, Y, Z)1
    080AAdhesive mtg base, 0.5" hex x 0.187" thk, 10-32 tapped hole, aluminum w/isolation hardcoat finish1
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    081A27Mounting stud, 5-40 to 5-40 thds, w/o shoulder, BeCu1
    081A90Mounting stud, 10-32 to 5-401
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1
    M081A27Metric mtg stud, 5-40 to M3 x 0.50 long1

    Optional Versions

    (A) Adhesive Mount
    Accessories:
    Supplied080A109Petro Wax1
    Supplied080A90Quick Bonding Gel1

    (J) Ground Isolated

    EnglishSI
    Frequency Range (+5 %)7000 Hz
    Weight0.16 oz4.5 gm
    Electrical Isolation>100000000 Ohm
    Size - Height0.44 in11.2 mm
    Size - Length0.40 in10.2 mm
    Size - Width0.44 in11.2 mm
    MountingAdhesive
