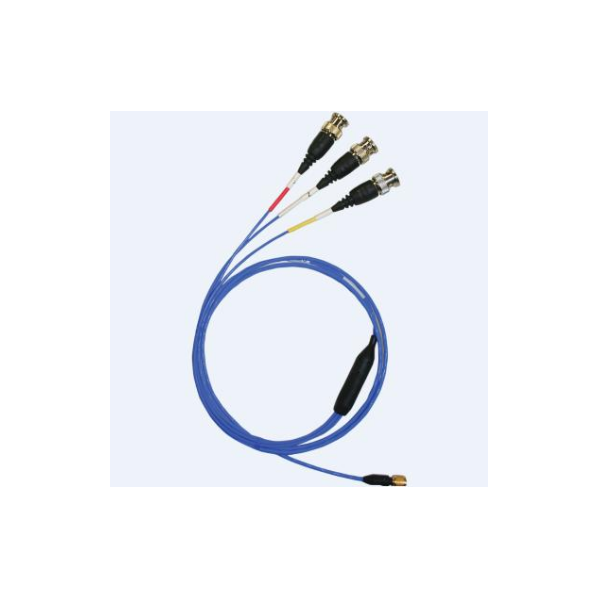

MODEL : 019B10 | 4심 실리콘 재킷 소형 4소켓 8-36 플러그 -3축용
4소켓 플러그 - 3 BNC 플러그(X, Y, Z로 표시)
케이블 어셈블리는 다음 구성 요소로 구성됩니다.
모델 019 케이블,
모델 EH 커넥터,
모델 JW 커넥터

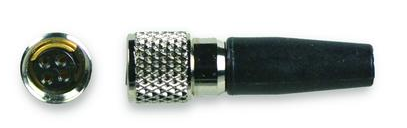

MODEL EH | 소형 4구 8-36 플러그
소형 4소켓 8-36 플러그 (HJ 커넥터와 호환) **조립에 특수 공구가 필요합니다. 해당 공구와 절차를 갖춘 PCB 제조 시설에만 판매합니다.**

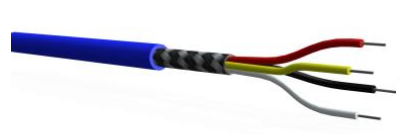

MODEL : 019 | 4심, 36AWG, 실리콘 케이블(고온용)
4심, 36AWG, 꼬임형, 차폐형, 유연하고 가벼운 실리콘 케이블

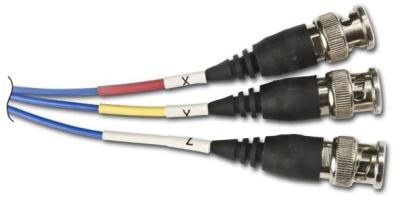

MODEL JW | 케이블 커넥터 (BNC 커넥터 장착)
각각 BNC 플러그(AC 커넥터)가 있는 3개의 1피트 동축 케이블이 있는 3중 스플라이스 어셈블리
[1] Typical.
| English: | SI: | ||
|---|---|---|---|
| Performance | |||
| Number of Conductors | 4 | 4 | |
| Cable Style | 다중 도체 - 차폐형 | 다중 도체 - 차폐형 | |
| Cable Configuration | Twisted Bundle | Twisted Bundle | |
| Environmental | |||
| Temperature Range | -65~356°F | -54~180°C | |
| 인장력 | 10 lb | 45 N | [1] |
| Electrical | |||
| 정전 용량(도체 간 거리 @ 70°F(21°C)) | 15 pF/ft | 49.2 pF/m | |
| 정전 용량(도체에서 차폐/드레인까지, 70°F(21°C) 기준) | 26 pF/ft | 85.2 pF/m | |
| Physical | |||
| 케이블 재킷 직경 | 0.07 in | 1.8 mm | [1] |
| 케이블 재킷 소재 | Silicone | Silicone | |
| 케이블 재킷 색상 | Blue | Blue | |
| Conductor Style | Solid | Solid | |
| 도체 재료 | Silver Plated Copper Alloy | Silver Plated Copper Alloy | |
| 도체 직경 (36 AWG) | .005 in | .13 mm | [1] |
| Shield Type Over Conductor(s) | Braid: 90% Minimum Coverage | Braid: 90% Minimum Coverage | |
| 도체 위의 차폐재 | Silver Plated Wire | Silver Plated Wire | |
| 굽힘 반경(최소) | 0.7 in | 18 mm | |
| Weight | .13 oz/ft | 11.8 gm/m | [1] |
* All specifications are at room temperature unless otherwise specified.
