PCB 356A02 | 산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A 요약정보 및 구매

측정 범위: ±500g pk(±4900m/s² pk) ,감도 10 mV/g, 1 ~ 5kHz, 14 mm 큐브 크기, 4핀 연결. 2~7kHz,

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 356A02

관련상품

  • 상품 정보

    상품 상세설명

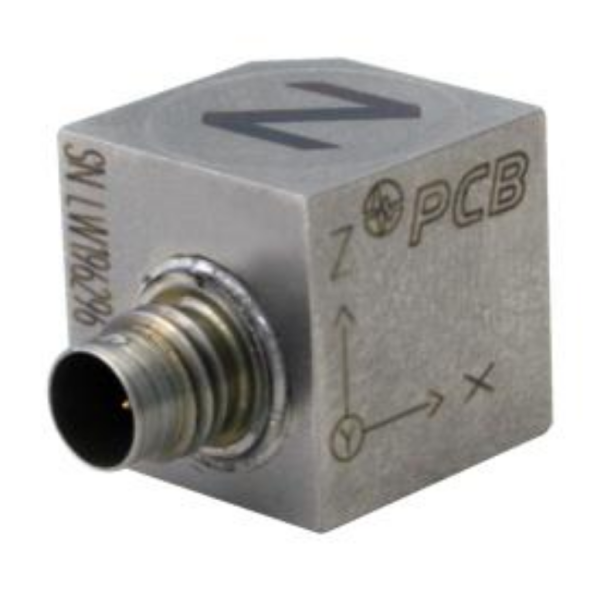

    PCB 356A02 |  산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A


    플래티넘 스톡 제품; 3축, 세라믹 전단기 ICP® 가속, 10mV/g, 2~7kHz, 티타늄 hsg, 1/4-28 4핀 연결





      • 감도: (±10%)10 mV/g (1.02 mV/(m/s²))
      • 측정 범위: ±500g pk (±4900m/s² pk)
      • 전기 커넥터: 1/4-28 4핀

    Specification Notes



    [1] 제로 기반, 최소 제곱, 직선 방법.
    [2] Typical.
    [3] 250° F ~ 325° F 데이터는 HT 옵션에서만 유효합니다.
    [4] TEDS 옵션은 바이어스 전압에 1.0VDC를 추가합니다.
    [5] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.



    English:SI:
    Performance
    Sensitivity (±10 %)10 mV/g1.02 mV/(m/s²)
    Measurement Range±500 g pk±4900 m/s² pk
    Frequency Range (±5 %)1 to 5000 Hz1 to 5000 Hz
    Frequency Range (±10 %)0.5 to 6000 Hz0.5 to 6000 Hz
    Resonant Frequency≥25 kHz≥25 kHz
    Broadband Resolution (1)0.0005 g rms0.005 m/s² rms[2]
    Non-Linearity (400 g, 3920 m/s²)≤1 %≤1 %[1]
    Non-Linearity (500 g, 4900 m/s²)≤2 %≤2 %[1]
    Transverse Sensitivity≤5 %≤5 %
    Environmental
    Overload Limit (Shock)±7000 g pk±68600 m/s² pk
    Temperature Range (Operating)-65 to +250 °F-54 to +121 °C[3]
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2] [3]
    Base Strain Sensitivity0.001 g/µε0.01 (m/s²)/µε[2]
    Electrical
    Excitation Voltage20 to 30 VDC20 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Discharge Time Constant0.6 to 2.0 sec0.6 to 2.0 sec
    Settling Time (within 10% of bias)<5 sec<5 sec
    Spectral Noise (1 Hz)150 µg/√Hz1472 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)25 µg/√Hz245 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)10 µg/√Hz98 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)5 µg/√Hz49 (µm/sec2)/√Hz[2]
    Physical
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Size - Height0.55 in14.0 mm
    Size - Length0.80 in20.3 mm
    Size - Width0.55 in14.0 mm
    Weight0.37 oz10.5 gm[2]
    Electrical Connector1/4-28 4-Pin1/4-28 4-Pin
    Electrical Connection PositionSideSide
    Mounting Thread10-32 Female10-32 Female
    Mounting Torque10 to 20 in-lb113 to 225 N-cm

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    M081B05Mounting stud, 10-32 to M6x0.75-6g, 0.275" long, BeCu1
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    080A12Adhesive mtg base, 0.75" hex x 0.2" thk, 10-32 tapped hole, aluminum w/insolation hardcoat finish1
    080A90Quick bond Gel (for use with accel adhesive mtg bases to fill gaps on rough surfaces)1
    081B05Mounting stud, 10-32 to 10-32, 0.275" long, BeCu w/shoulder1
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1

    Optional Versions

    (HT) High temperature, extends normal operation temperatures

    EnglishSI
    Excitation Voltage22 to 30 VDC
    Discharge Time Constant0.5 to 1.5 sec
    Temperature Range-65 to +325 °F-54 to +163 °C
    Spectral Noise400 µg/√Hz3920 (µm/sec2)/√Hz
    Broadband Resolution0.0008 g rms0.008 µm/sec2 rms
    Frequency Range (&#177;10 %)0.7 to 6000 Hz
    Spectral Noise50 µg/√Hz490 (µm/sec2)/√Hz
    Frequency Range (&#177;5 %)1 to 5000 Hz
    Spectral Noise25 µg/√Hz245 (µm/sec2)/√Hz
    Spectral Noise6 µg/√Hz58.8 (µm/sec2)/√Hz
    Output Bias Voltage7 to 15 VDC

    (T) TEDS Capable of Digital Memory and Communication Compliant with IEEE P1451.4

    EnglishSI
    Temperature Range-65 to +250 °F-54 to +121 °C
    Output Bias Voltage8.5 to 13.0 VDC

    (TLA) TEDS LMS International - Free Format

    EnglishSI
    Temperature Range-65 to +250 °F-54 to +121 °C
    Output Bias Voltage8.5 to 13.0 VDC

    (TLB) TEDS LMS International - Automotive Format

    EnglishSI
    Temperature Range-65 to +250 °F-54 to +121 °C
    Output Bias Voltage8.5 to 13.0 VDC

    (TLC) TEDS LMS International - Aeronautical Format

    EnglishSI
    Temperature Range-65 to +250 °F-54 to +121 °C
    Output Bias Voltage8.5 to 13.0 VDC

    (TLD) TEDS Capable of Digital Memory and Communication Compliant with IEEE 1451.4

    EnglishSI
    Temperature Range-65 to +250-54 to +121
    Output Bias Voltage8.5 to 13.0
