Hansford HS-530 | 1채널 특수 쿼드 출력을 갖춘인터페이스 모듈(저주파용 특화) 요약정보 및 구매

입력 – 100mV/g 정전류 가속도계

추천하기
판매가격 전화문의
제조사 Hansford
원산지 영국
모델 HS-510

관련상품

  • 상품 정보

    상품 상세설명


    Hansford HS-530 | 1채널 인터페이스 모듈  /진동 모듈



    4개의 출력




    • Envelop된 'g' 출력
    • RMS 속도 출력
    • PLC용 0-10V 출력
    • 버퍼링된 가속 출력(데이터 수집용)
    • TDX OK 기능
    • DIN 레일 장착

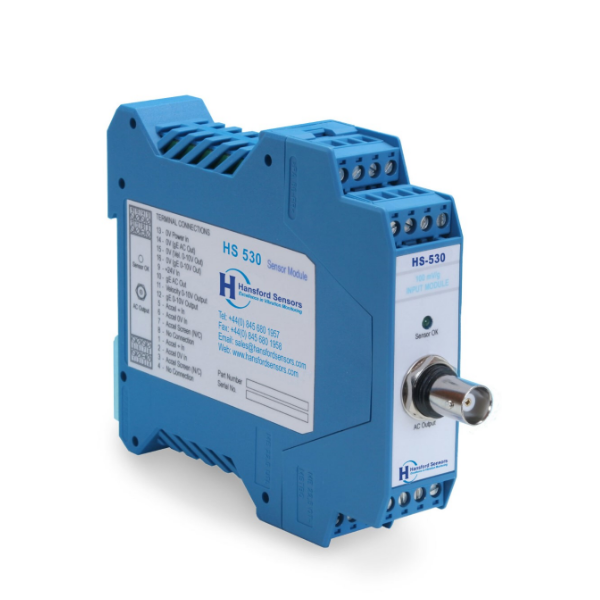

    HS-530 쿼드 출력 진동 모듈

    1. 설명. HS-530 쿼드 출력 진동 모듈은 100mV/g 정전류 유형 가속도계와 함께 작동하여 진동 모니터링 및 분석에 유용한 4개의 출력을 제공하도록 설계되었습니다.
    이 장치는 소형 DIN 레일 장착 플라스틱 케이스에 들어 있으며 24VDC, 25mA에서 작동합니다. 터미널 연결은 그림 1.뒷면에 나와 있습니다.

    2. 가속도계 전원. HS-530은 모듈 입력 단자에 직접 연결되는 가속도계에 3.6mA 정전류 공급을 제공합니다.

    3. TDX OK LED. 장치 전면의 녹색 LED는 가속도계가 올바르게 연결되었음을 나타냅니다.
    입력 배선이 단락되거나 개방 회로가 있으면 LED가 켜지지 않습니다.
    잘못된 입력 신호로 인한 문제를 방지하기 위해 TDX OK LED가 켜지지 않으면 0-10V 출력이 모두 0V로 설정됩니다.

    4. AC 출력. 가속도 신호에 비례하는 버퍼링되었지만 필터링되지 않은 AC 출력은 전면 패널에 장착된 BNC 커넥터를 통해 제공됩니다.
    100mV/g 신호는 AC 결합이 아니며 가속도계 바이어스 전압 레벨을 중심으로 변동합니다.
    진동 분석을 위해 이 신호를 모니터링하는 데 데이터 수집기를 사용하는 경우 AC 입력으로 설정하고 센서 전원 기능을 꺼야 합니다.

    5) 속도 출력. 이는 mm/s 단위의 rms 속도에 비례하는 0-10V 출력입니다.
    신호 컨디셔너에는 회전 기계에 권장되는 진동 제한이 나열된 ISO 10816에 정의된 대로 측정 대역폭을 10Hz ~ 1kHz로 제한하는 고역 통과 필터와 저역 통과 필터가 있습니다.
    출력 범위는 공장에서 표준으로 0-10V = 0-20mm/s로 설정됩니다.
    가속 버전의 경우 이 출력은 g rms에 비례하는 0~10V입니다.

    6) 봉투 g 출력. 이 0~10V 출력은 고주파 충격의 신호가 샤프트 회전 속도에 비례하는 저주파 진동으로 가려지는 볼 또는 롤러 베어링의 문제를 감지하는 데 유용합니다.
    엔벨로버 입력 회로 대역폭은 500Hz ~ 10KHz이고 출력 범위는 공장에서 표준으로 0-10V =0-10gE로 설정됩니다.

    7) AC 봉투 출력. 이는 약 9VDC 기준 레벨에서 스윙하는 엔벨로버 회로의 버퍼링된 AC 출력입니다.
    100mV/g 신호는 데이터 수집기를 통한 진동 분석에 사용될 수 있습니다.


    Specifications
    특징

    단일 채널

    입력

    100mV/g 정전류 가속도계(다른 감도 사용 가능)

    주파수 범위

    10Hz~10kHz(-3dB)

    Output

    4개 출력,

    출력 1: 2극 버터워스,

    출력 1: 입력 필터 500Hz ~ 10kHz(-3dB),

    출력 2: 2극 버터워스,

    출력 2: 포스트 엔벨로프 필터 10Hz ~ 1kHz(-3dB)

    속도 필터

    10Hz ~ 1kHz(-3dB) 2극 버터워스

    케이스 재질

    플라스틱

    설치

    DIN 레일 TS35(중산모)

    치수

    134 x 99 x 22.5mm/5.3 x 3.9 x 0.9인치(H x D x W) BNC 포함

    Conductor Size

    0.5~4.0mm/0.02~0.2인치

    무게

    140gms/ 4.9oz(공칭) 본체만
