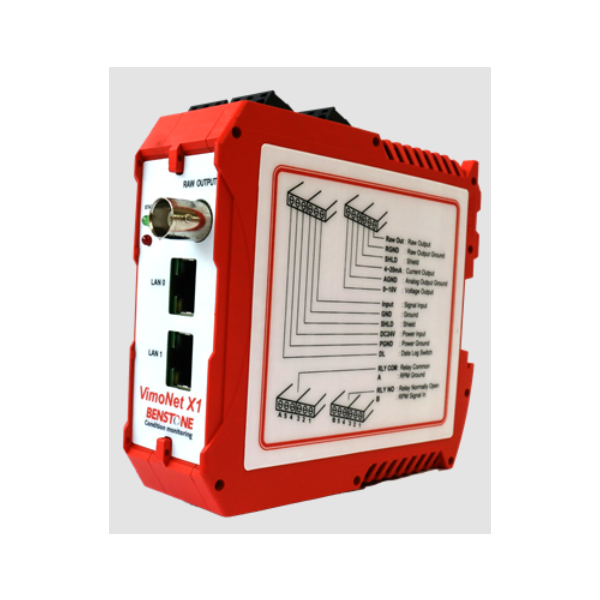

Benstone VimoNet x1 | 1채널 이더넷 인터페이스 모듈(2 port 내장)

각 VimoNet X1에는 2개의 이더넷 포트가 장착되어 있습니다. 이더넷 연결을 사용하면 기계를 실시간으로 모니터링하기 위한 유선 또는 무선 네트워크를 쉽게 구축할 수 있습니다.

내장된 DSP 칩은 실시간으로 신호를 처리합니다.

처리된 전체 진동 수준은 DCS 또는 PLC 시스템에 연결하기 위해 0-10V 또는 4-20mA DC 출력으로 변환될 수 있습니다.

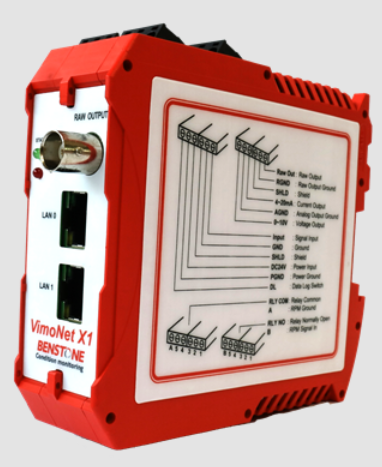

VimoNet X1 데이터 수집 모듈

각 VimoNet X1에는 2개의 이더넷 포트가 장착되어 있습니다.

이더넷 연결을 사용하면 기계를 실시간으로 모니터링하기 위한 유선 또는 무선 네트워크를 쉽게 구축할 수 있습니다.

내장된 DSP 칩은 실시간으로 신호를 처리합니다.

처리된 전체 진동 수준은 DCS 또는 PLC 시스템에 연결하기 위해 0-10V 또는 4-20mA DC 출력으로 변환될 수 있습니다.

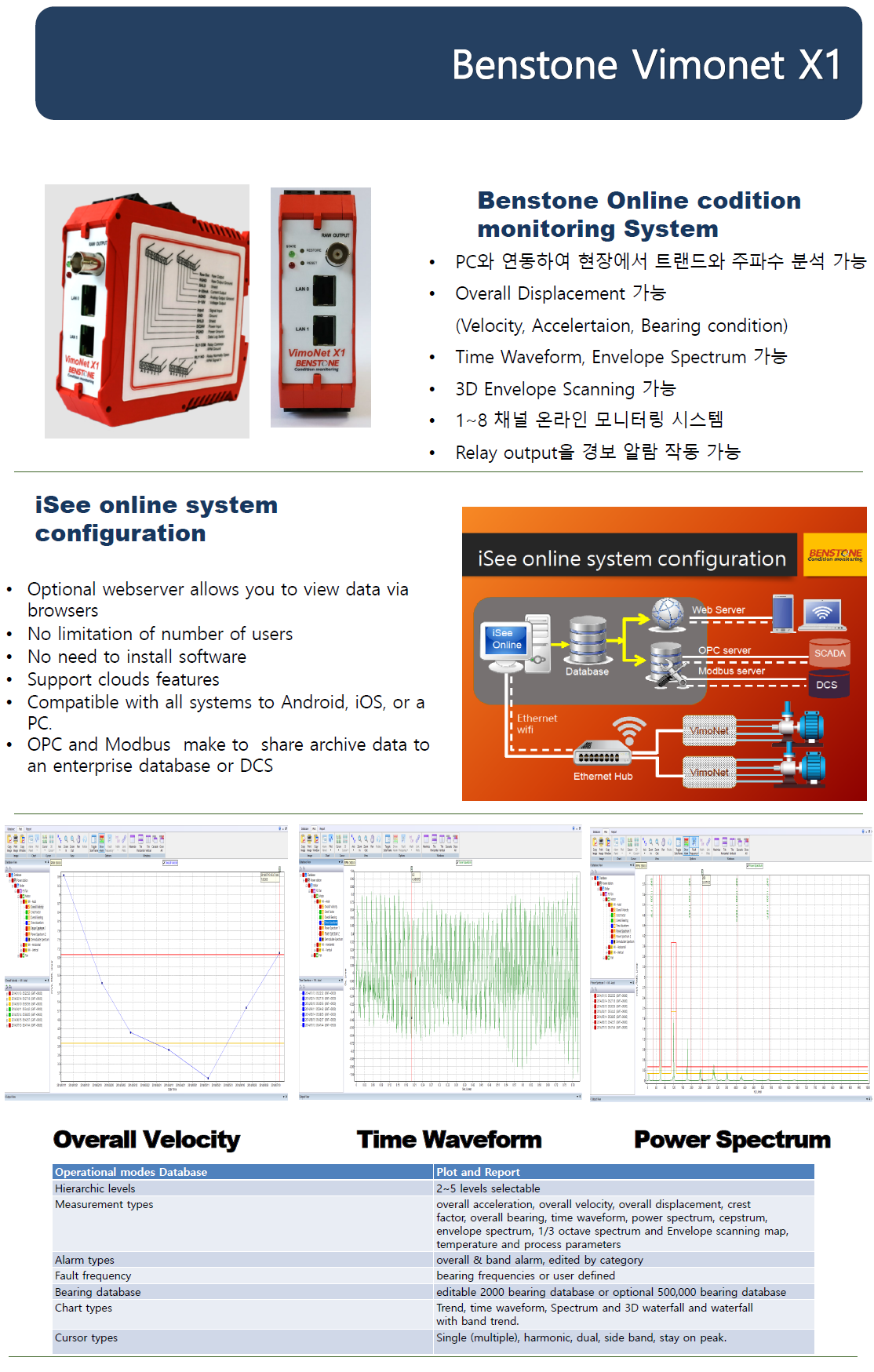

VimoNet 데이터 수집 모듈은 iSee 온라인 상태 모니터링 시스템을 쉽게 구성할 수 있도록 독특하게 설계되었습니다.

VimoNet은  네트워크 연결 유무에 관계없이 지속적인 모니터링 프런트 엔드 역할을 하거나 릴레이 및 DC 출력이 있는 독립형 데이터 로거로 배포할 수 있습니다.

고속 DSP 처리 칩이 장착된 VimoNet 데이터 수집 모듈 은 모니터링 된  매개변수가 실시간으로 경보 수준으로 올라가면 릴레이 출력을 활성화하여 신호 분석을 수행할 수 있습니다.

연결가능 센서

IEPE 전원 공급 장치는 VimoNetX1 내부에 통합되어 있습니다.

입력 신호 범위는 ±5V(AC/DC) 또는 ±10V(옵션)입니다.

또한 기계의 회전 속도를 모니터링하기 위해 RPM TTL 신호 입력을 제공합니다.

VimoNetX1은 DIN 레일 유형의 DAQ이며 제어 캐비닛 내부에 쉽게 설치할 수 있습니다.

센서는 다음과 같습니다.

•가속도계

• 압전 속도 변환기

•변위센서

•피에조 마이크

•RPM TTL 신호

Band pass filters

• Acceleration: 10Hz~10kHz, 500Hz~10kHz, 2kHz~10kHz (ISO 17243-1)

• Velocity: 10Hz~5kHz (ISO 17243-1), 10Hz~1kHz (ISO 10816-3)

• Displacement: 10Hz~1kHz

• Time waveform and spectrum: 1kHz, 2kHz, 5kHz, 10kHz, 20kHz, 40kHz/ 800, 1600, 3200 lines

측정값

• 가속도는 g 또는 GS(rms) 단위로 측정됩니다. 진동 가속도는 충돌, 베어링 및 가공 조건을 측정하는 데 이상적입니다.

• 속도는 mm/sec(rms) 단위로 측정됩니다. 이 진동 속도는 불균형 공구 및 스핀들을 측정하는 데 이상적입니다.

• m(p-p) 단위로 측정된 변위. 이 진동 변위는 연삭기의 불균형을 측정하는 데 이상적입니다.

• 파고율은 rms에 대한 가속 실제 피크의 비율입니다. 이 계수는 조기 경고 단계부터 유지보수 조치 단계까지 베어링 손상을 모니터링하기 위한 것입니다.

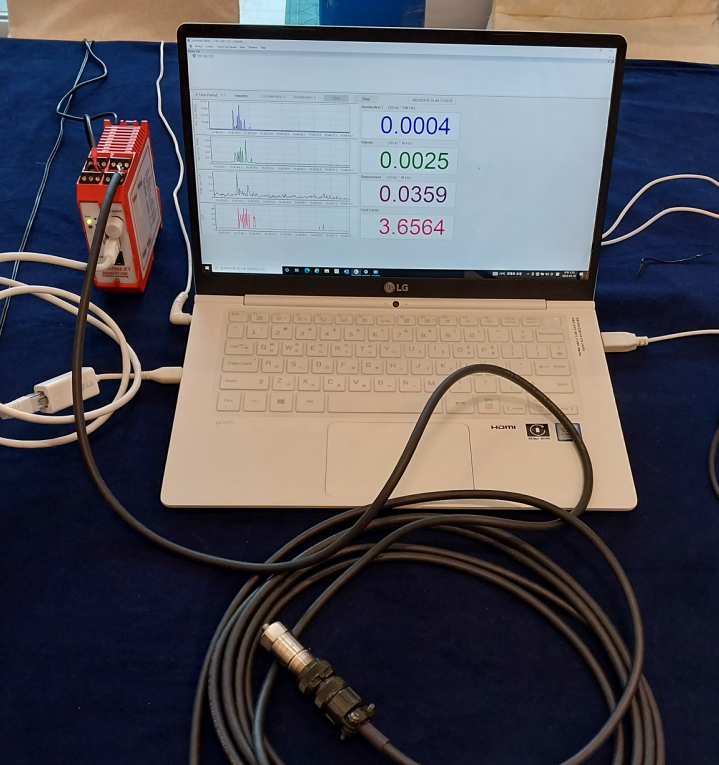

• 진동 시간 파형 및 스펙트럼.

프로그램 isee-OL-01(1 channel iSee on-line full version license for a VimoNet X1) -OPTION
