Santest GYMF-S 얇은 헤드 SSI 출력(분리형 프로브 타입) 요약정보 및 구매

얇은 헤드 타입 (분리형 프로브 요소). SSI(Synchronized Serial Interface)、24~27비트、Binary(Std.) 또는 Gray

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYMF-S

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

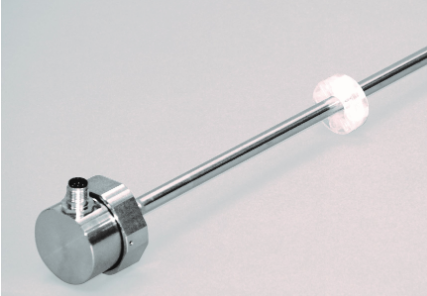

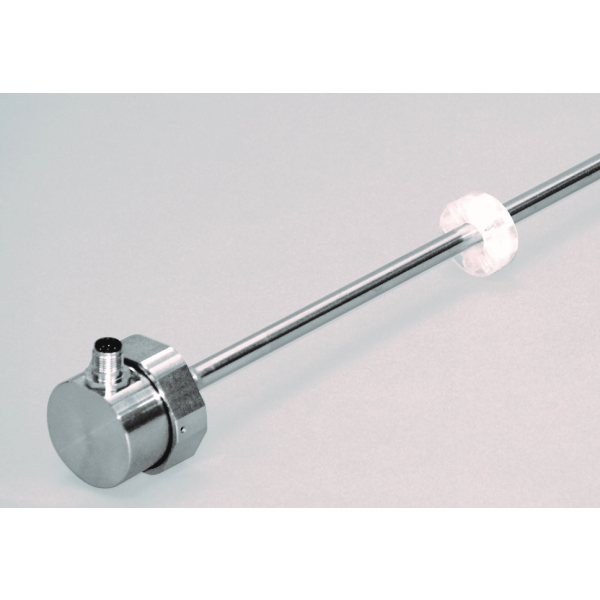

    Santest GYMF-S 얇은 HEAD SSI 출력(분리형 프로브 타입)








    플랫 헤드 SSI 출력 센서.


    시리얼 통신 타입의 출력 형식으로 24~27bit분의 위치 데이터를 최소 분해능 1μm(옵션 0.1μm) 로 출력합니다.

    별매의 SSPC-03 (SSI → 병렬 변환기)를 사용하면 병렬 데이터로 변환할 수 있으므로 I / O 유닛으로 가져올 수 있습니다.
    또 센서 엘리먼트를 하우징으로부터 탈착 교환이 가능해, 별매의 기기(소프트 첨부)(형식: GPM )에 의해, 손님처에서 분해능, 코드(바이너리 혹은 그레이), 출력 방향의 변경, 제로/풀 스케일 점의 조정이 가능합니다


    센서 엘리먼트 착탈 가능

    센서 엘리먼트를 하우징에서 분리 교환이 가능합니다.
    유압 실린더 내장의 경우, 오일을 빼지 않고 센서만의 교환이 가능합니다.
    선택적으로 센서 요소를 유연한 유형으로 만들 수 있으며
    공간이 좁은 경우 교체에도 적합합니다.


    파라미터의 자유 설정

    별매의 기기(소프트 첨부)(형식: GPM )에 의해,
    PC로부터 손님처로 제로/풀 스케일 점의 조정, 출력 방향의 변경이 가능합니다.


    Specification
    비선형성±0.025%FS 이하 Typ.(Min.±75μm)
    Resolution
    		0.1mm~0.1μm
    반복성≦ 0.001% FS (≦최소 ±3μm)
    온도 드리프트±20ppmFS/℃ 이하(Min.±6μm/℃)
    Position （표준）SSI(동기식)、24~27bit、Binary(Std.) 또는 Gray
    속도Velocity(옵션)
    		사용할 수 없음
    알람 출력오픈 드레인 50V 0.1A (마그넷이 없는 경우)
    전원 공급+24(±2)VDC(80mA)
    샘플링 주파수 (*)표준 1kHz (전체 막대 길이 : 최대 1300mm)
    작동 온도-20°C~+75°C
    보관온도-40°C~+75°C
    진동15G(10~100Hz)
    충격100G(2ms)
    IP등급IP67(로드 유형)

    　・상기 정확도는 유효 스트로크가 300mm 이상인 센서에 적용됩니다.
    　・스트로크가 300mm 미만인 경우의 사양은 스트로크가 300mm인 경우와 동일합니다.
    　
    　(*) 샘플링 주파수는 최대 2kHz(전체 로드 길이 700mm 이하)까지 높일 수 있습니다.

    　 (동기식이므로 상부 샘플링 주파수에 따라 다릅니다.)

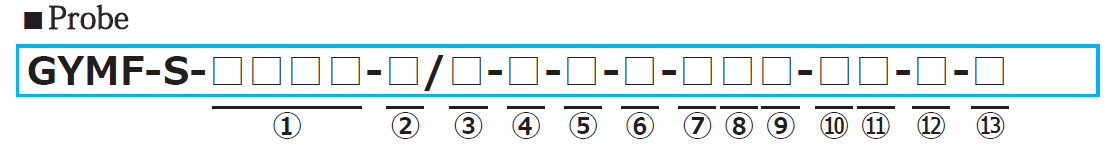

    모델 번호.



    ① 유효 스트로크  : 15~7500mm

    ② Head dead zone(인식불가지역)
    　　S : 50mm (STD)
    　　□ : □ mm (옵션) (고객 지정)

         ・가능한 최소 길이는 선택된 자석 또는 플로트에 따라 달라집니다.

    ③ Tip dead zone(인식불가지역)
           S : 70mm / 90mm / 100mm (아래표에 의거 표준)

    　　・ S (STD 길이)는 선택한 마그넷 또는 ⑤의 플로트에 따라 다릅니다.

    Tip dead zone
    		MAGNET
    		float
    70mmM2PN, M0SM, M0LM,
    M3, M11N, BA     		F25N, F28N
    90mmF28S, F30S
    100mmT144, T163 F40S, F42S,
    F50S

    □ : □ mm (옵션) (고객 지정)

    ④ Thread / Rod diameter
    　　N: M18xP1.5, rod diameter Φ10

    ⑤ 관련 Magnet 또는 플로트

    MAGNETfloat
    M2PN : No.2PN(표준)
    M0SM : No.ΦSPM
    M0LM : No.ΦLPM
    M3 : No.3
    M11N : No.11N
    T144 : No.T14-M4
    T163 : No.T16-M3
    BA : No.2KYN-17-LG
    		F28S :Φ28 SS316L
    F30S :Φ30 SS316L
    F40S :Φ40 SS316(B)
    F42S :Φ43 SS316
    F50S :Φ50 SS316L
    F54S :Φ54 SS304
    F25N :RF-A10 플라스틱
    F28N :RF-A6 플라스틱


    　　・마그넷은 마그넷 분류(GG)에서 자석을 선택합니다.　　
    　　・특수 자석이나 플로트를 요청하는 경우 당사 공장에 문의하십시오.
    　　・이 모델 코드는 관련 자석이나 플로트만 지정하는 것을 의미합니다.
    　　・마그넷/플로트가 필요한 경우는, 별도 주문해 주세요.　　



    ⑥ 케이블 연결

    　　8P： 커넥터형(M12-8pin)

    ⑦ 분해능
    　　D2: 0.1mm
    　　D3: 0.05mm
    　　D4: 0.01mm(표준)
    　　D5: 0.005mm
    　　D7: 0.002mm
    　　D8: 0.001mm
    　　DF: 0.5μm
    　　DG: 0.2μm
    　　DH: 0.1μm

    ⑧ 선형성 옵션
    　　무기입 : 옵션 불필요　　
    　　L : 선형성 보정 옵션(실온 보정)

    ⑨ 방향
    　　D : magnet이 tip쪽으로 이동하면 출력이 증가합니다.
    　　R : magnet이 tip쪽으로 이동하면 출력이 감소합니다.

    ⑩ 비트수
    　　4: 24비트(표준)
    　　5: 25비트
    　　6: 26비트
    　　7: 27비트

    ⑪ 출력코드
    　　B : 바이너리(표준)
    　　G : 그레이

    ⑫ 동기
    　　5S : 동기 SSI

    ⑬ 옵션
    　 없음 : 옵션 없음
    　 SRT :SRT 옵션(피그테일 타입만 해당)
    　　　　
    　　・SRT 옵션에 대한 자세한 내용은 114페이지에서 확인해 주시기 바랍니다.

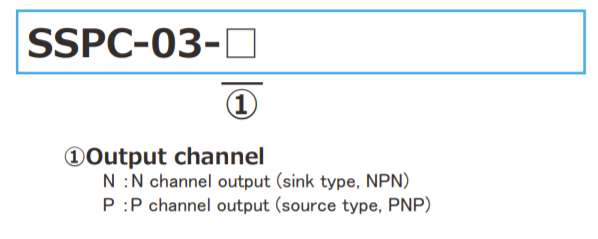

    MODEL

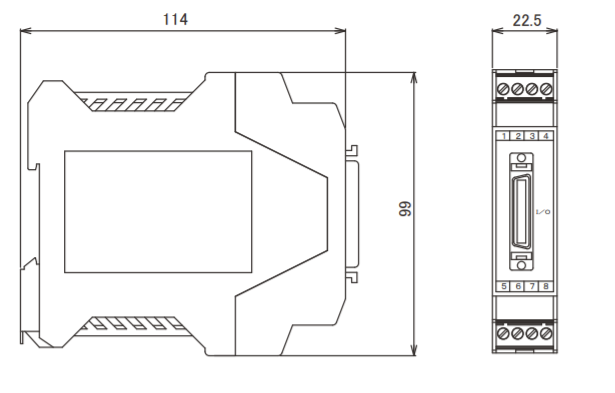

    ＜I/O 커넥터＞

    ・SSPC-03의 커넥터 : 스미토모 3M "10236-5212Pl"

    ・느슨한 출력 커넥터: sumitomo 3M "10136-3000PE"

    ・옵션으로 커넥터가 붙은 3 m 케이블이 사용 가능합니다.

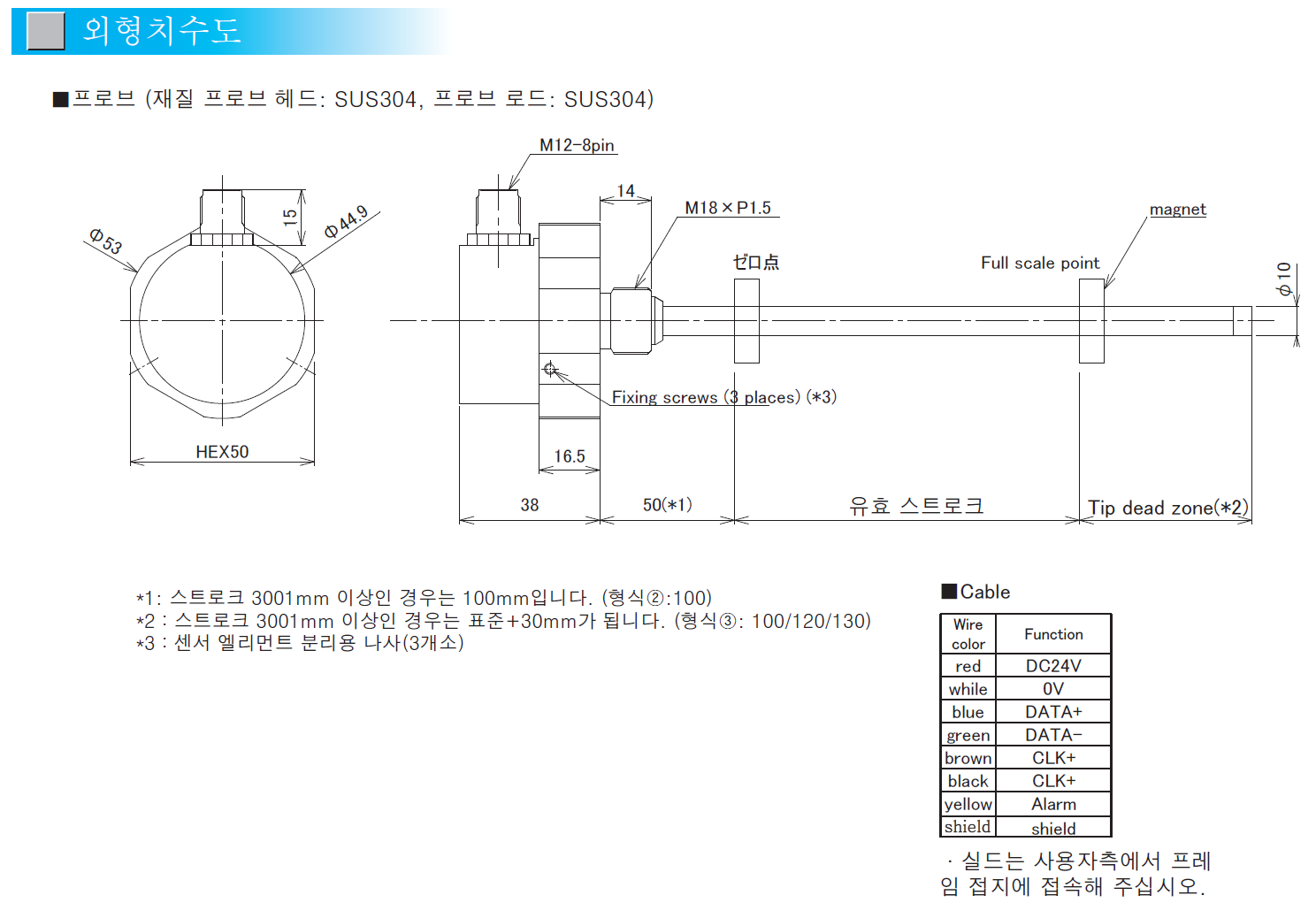

    치수
