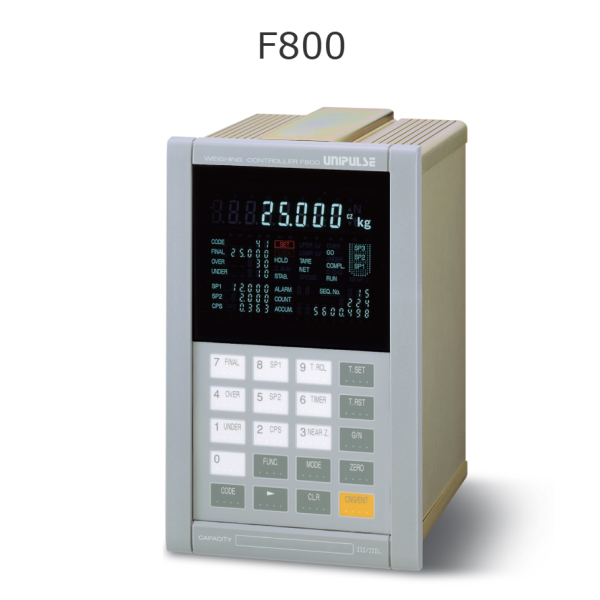

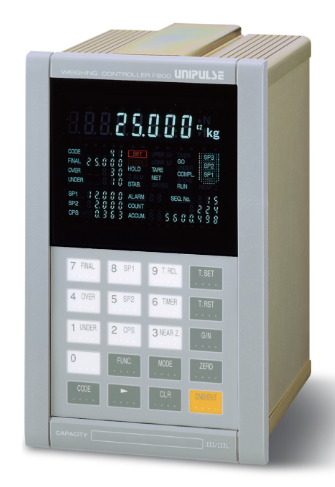

UNIPULSE F800 weighing indicator
| 아날로그 섹션 | |
| 인가전압 | 직류 10V±5%, 출력 전류: 120mA 이내, 원격 감지 방식(최대 4개의 350Ω 로드셀을 병렬 연결 가능) |
|---|---|
| 영점조정범위 | 0~약 2mV/V 범위: 거친 조정: 거친 조정 회로에 의해 디지털 방식으로 제어됩니다. 미세 조정: 디지털 처리에 의한 자동 조정. |
| 스팬조정범위 | 0.3~2.0mV/V 조동: 조동 회로에 의해 디지털 방식으로 제어됩니다. 정동: 디지털 처리에 의한 자동 조정. |
| 최소 입력 감도 | 0.3 μV/카운트 |
| 정확성 | 비선형성: 0.01% FS 이내 (상온에서 일반적인 값 0.005% FS) 제로 드리프트: 0.1 μV/°C RTI 이내 (일반적인 값 0.08 μV/°C) 게인 드리프트: 15 ppm/°C 이내 (일반적인 값 5 ppm/°C) 노이즈: 0.1 μVp-p RTI 이내 (0.1~10 Hz) |
| 아날로그 필터 | 베셀형 저역 통과 필터(-12dB/옥타브), 2, 4, 6, 8Hz 중 선택 가능 |
| A/D 변환기 | 속도: 초당 100회(10밀리초) 해상도: 16비트(이진수) |
| 설정 섹션 | |
| 설정 방법 | • 키보드 조작 (키 클릭 시 부저가 있는 키보드) • RS-232C 옵션을 설치하면 외부 설정이 가능합니다. |
|---|---|
| 설정값 저장소 | • 초기 설정값: NOV RAM (비휘발성 RAM) • 기타 설정값: 리튬 배터리 백업 기능이 있는 C-MOS RAM (사용 조건 및 보관 환경에 따라 5년 이상 유효) |
| 설정값 보호 | 설정 작업은 잠금 기능을 통해 기본값의 무단 변경 및 오작동으로 인한 보정을 방지할 수 있습니다(LOCK). |
| 설정 항목 | • 교정: 영점 교정/ 스팬 교정/ 밸런스 중량 값/ 용량/ 최소 눈금 간격/ 순중량 초과/ 총중량 초과/ 표시 주파수/ 소수점/ 1/4 눈금 표시 켜짐/꺼짐/ 단위/ 중력 가속도 보정 • 비교 설정1: SP1/ SP2/ CPS/ 최종/ 부족/ 초과/ AFF 조정/ 보정 입력 타이머 • 비교 설정2: 영점 근처/ 낮음/ 높음/ 사전 설정된 용기 중량/ 비교 금지 시간/ 판정 시간/ 비교 시간/ 배출 시간/ AZ 시간/ 판정 횟수/ 순차 모드 • 기능 설정: 디지털 필터/ 모션 감지/ 계량 기능1/ 계량 기능2/ 계량 기능3/ 기능 키 비활성화/ RS-232C/ ID 번호 설정/ 아날로그 필터/ 영점 추적/ 측정 법칙/ 확장 선택1 |
| 디스플레이 섹션 | |
| Display unit | 8자리, 12mm 오리지널 진공 형광 디스플레이 |
|---|---|
| Display | 5자리 숫자 부호: 최상위 자릿수에 마이너스 부호 |
| 단위 | g, kg, t, N, 없음 중에서 선택 가능 |
| 표시 주파수 | 초당 3, 6, 13, 25회 중에서 선택 가능 (내부 설정 시 초당 100회) |
| 상태 표시 | 설정 / 잠금 / 고정 / Z.ALM / 안정 / 용기 무게 / 순중량 / 총중량 / RUN / HI / LO / 영점부근 / SP1 / SP2 / SP3 / OVER / GO / UNDER / COMPL / D.CHG / AFC |
| 설정값 표시 | CODE / FINAL /OVER / UNDER / SP1 / SP2 / CPS |
| 외부 신호 | |
| 출력 신호 (16) | Near zero / SP1 / SP2 / SP3 / under / go / over / 완료 / 방전 / Lo / Hi / 안정 / 무게 오차 / 오차 / 최종 오차 / 실행 트랜지스터 오픈 컬렉터 출력 (이미터 = COM 단자) 트랜지스터가 켜지면 출력은 LO로 설정됩니다. Vceo = 30V (최대), Ic = 120mA (최대) |
|---|---|
| 입력 신호 (24) | 총중량 또는 순중량 / 디지털 제로 / 용기 무게 보정 / 용기 무게 보정 초기화 / 홀드 또는 판정 / 공급 또는 배출 / 누적 명령 / 누적 초기화 / 코드 설정 / 시작 / 정지 / 배출 명령 / 강제 배출 명령 / 배출 게이트 열림 / 배출 게이트 닫힘 / 코드 할당 선택. COM 단자에 단락될 때 ON으로 설정됩니다. |
| 인터페이스 관련 문의 사항은 당사 영업 사무실로 연락 주시기 바랍니다. 설치 가능한 옵션 조합에 대한 자세한 내용은 해당 사무실로 문의해 주십시오. | |
| SIF | 2선식 직렬 인터페이스(표준) |
|---|---|
| CCL | CC-Link 인터페이스(옵션) |
| ODN | DeviceNet 인터페이스(옵션) |
| BCO | BCD 병렬 데이터 출력 인터페이스(옵션) |
| BCI | BCD 병렬 데이터 입력 인터페이스(옵션) |
| DAC | D/A 변환기 (옵션) |
| 485 | RS-485 통신 인터페이스(옵션) |
| 232 | RS-232C 통신 인터페이스 (선택 사항) |
| 일반 사양 | |
| 전원 공급 전압 | 교류 85~110V, 102~132V, 170~220V, 187~242V (주문 시 전압을 명시해 주십시오) 50/60Hz |
|---|---|
| 전력 소비량 | 14 VA 유형. |
| 작동 조건 | 작동 온도: -10°C ~ +40°C 보관 온도: -40°C ~ +80°C 습도: 상대습도 85% 이하 (비응축) |

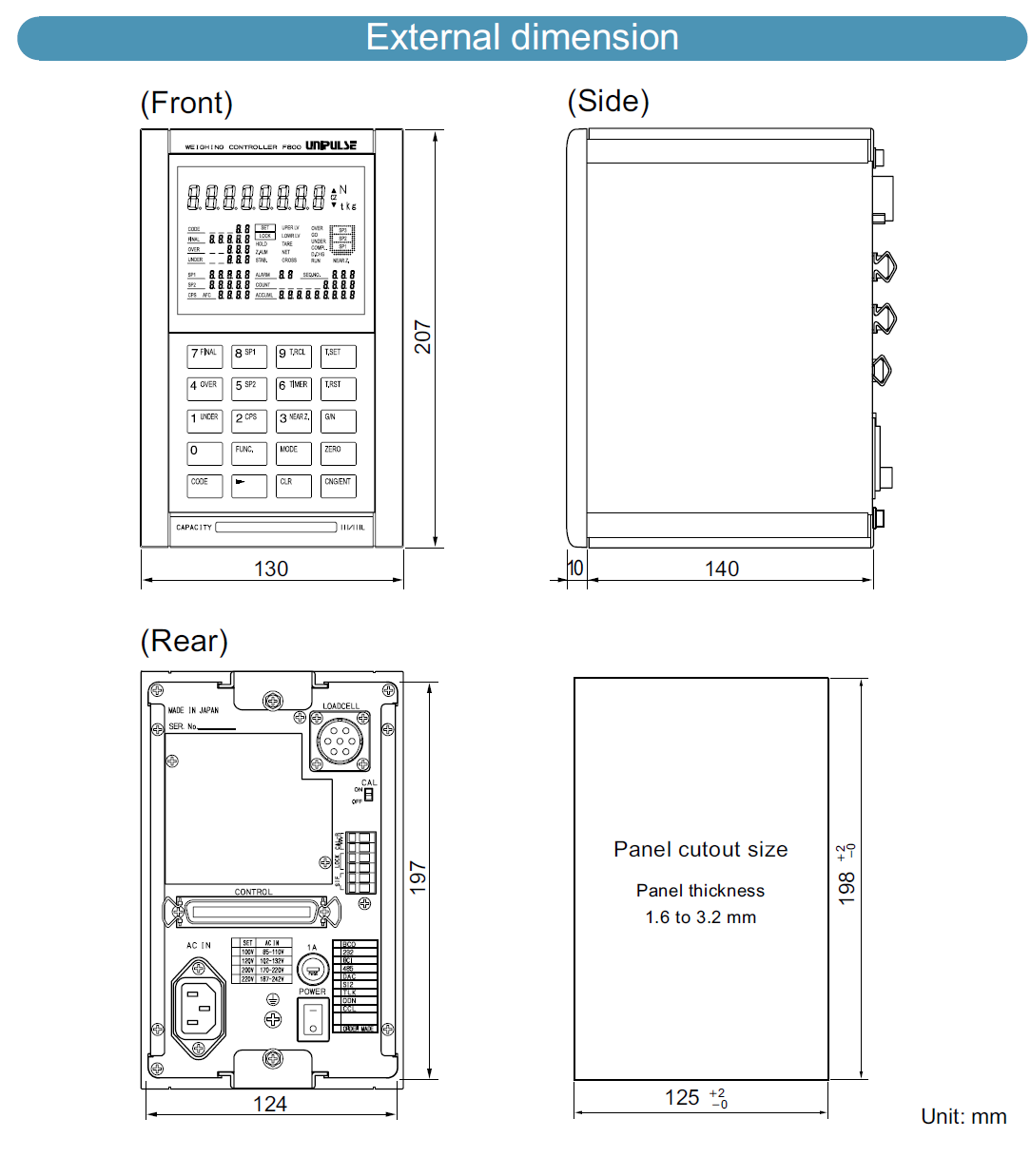

| 외부 치수 | 130(가로)×207(세로)×150(깊이) mm (돌출부 제외) |
| 무게 | 약 3kg |
| Attachments | |
| AC 전원 코드 (정격 전압 125V) 2m | 1 |
|---|---|
| 예비 퓨즈(1A) | 1 |
| 미니 드라이버 | 1 |
| 로드셀 입력 커넥터(JR 커넥터) | 1 |
| 57 시리즈 50p 커넥터 | 1 |
| 사용 설명서 | 1 |
| CC-Link 커넥터 (CC-Link 옵션을 선택한 경우) | 1 |
| DeviceNet 커넥터(DeviceNet 출력 옵션이 선택된 경우) | 1 |
| BCD 출력 커넥터 (BCD 출력 옵션이 선택된 경우) | 1 |
| BCD 입력 커넥터 (BCD 입력 옵션이 선택된 경우) | 1 |
| 선택 사양 액세서리 | |
| CAAC2P-P2 | AC 입력 코드 2m (첨부된 것과 동일) : 2핀(2P) / 비접지 플러그 |
|---|---|
| CAAC3P-P2 | AC 입력 코드 2m : 3핀(3P) / 접지형 플러그 |
| CAAC3P-CEE7/7-P1.5 | AC 입력 코드 (전압 저항: 250V) 1.5m 3핀(3P) / 접지형 플러그 유럽 및 한국 표준 접지형 규격임 |
| CN3P-2P | AC 입력 코드용 3핀-2핀 변환 플러그 3핀 AC 코드들을 일반 2핀 콘센트에 꽂을 수 있도록 변환 |
| CA4131 | 한쪽 끝에 JR 커넥터가 있는 6선식 로드셀 케이블, 길이 3m |
| CA4230 | JR-PRC (6선식) 변환 중계 케이블 0.3m 한쪽은 JR 커넥터, 반대쪽은 PRC 커넥터로 구성 |
| CA4311 | JR-PRC (6선식) 변환 중계 케이블 1m (4선식에서 6선식으로) (520A용) 한쪽은 JR 커넥터, 반대쪽은 PRC 커넥터로 구성 |
| CN10 | 로드셀 커넥터(JR 커넥터)(첨부 이미지와 동일) |
| CN21 | BCD 입력/출력 커넥터 |
| CN22 | 외부 입력/출력용 57 시리즈 50p 커넥터 (첨부 이미지와 동일) |
| CN35 | RS-232C용 D-sub 25p 커넥터 |
| CN71 | CC-Link 커넥터 |
| CN72 | CC-Link용 이중 행 커넥터 |
| CND01 | DeviceNet 커넥터 |

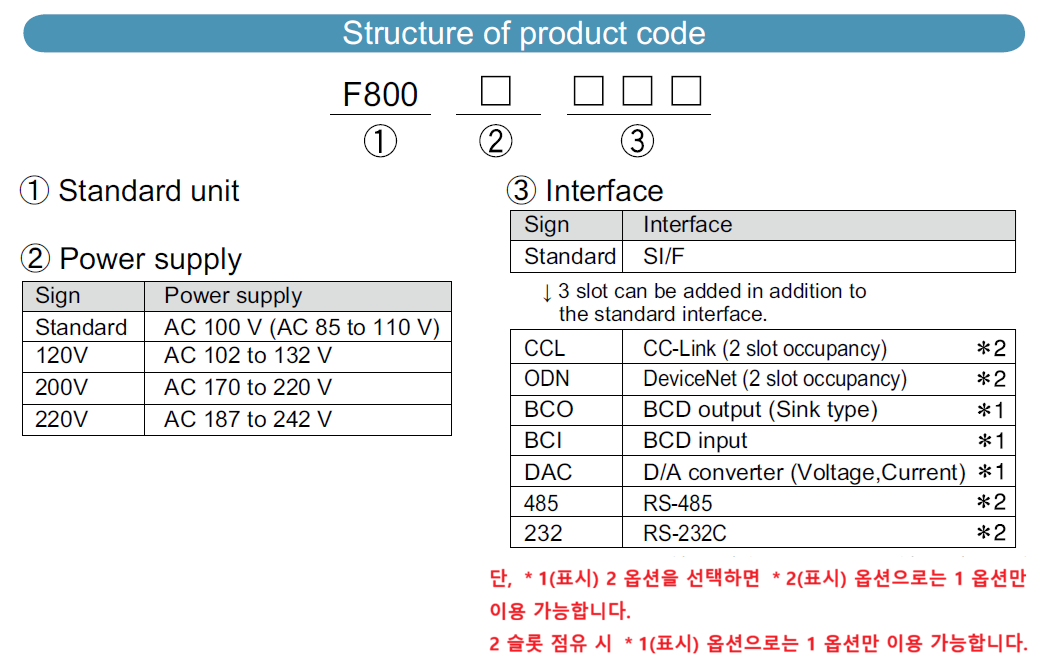

| 모델 | 인터페이스 (옵션 슬롯・・・3: 설치 가능한 조합은 아래 표를 참조하십시오.) |
| CCL | CC-Link 인터페이스 |
|---|---|
| ODN | DeviceNet 인터페이스 |
| BCO | BCD 병렬 데이터 출력 인터페이스 |
| BCI | BCD 병렬 데이터 입력 인터페이스 |
| DAC | D/A 변환기 |
| 485 | RS-485 통신 인터페이스 |
| 232 | RS-232C 통신 인터페이스 |
(참고) 다양한 옵션
Number of install OP |
BCD OUT (BCO) | BCD IN (BCI) | D/A (DAC) | RS-232C (232) | RS-485 (485) | DeviceNet (ODN) | CC-Link (CCL) | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | ◎ | ||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| 2 | ◎ | ◎ | |||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| 3 | ◎ | ◎ | ◎ | ||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| Number of install OP | BCD OUT (BCO) | BCD IN (BCI) | D/A (DAC) | RS-232C (232) | RS-485 (485) | DeviceNet (ODN) | CC-Link (CCL) | ||
