BLH NOBEL AST 5P 신호 송신기

AST 5P 신호 송신기

PC 및 PLC 제어를 위한 정밀 로드셀 신호 컨디셔닝

스트레인 게이지 로드셀은 매우 미약하고 불안정한 밀리볼트 신호를 생성합니다.

이 신호는 PLC나 DCS에서 안정적으로 판독하기에는 너무 약하고 잡음이 심합니다.

 긴 케이블 길이, 전기적 간섭, 그리고 드리프트는 이러한 문제를 더욱 악화시킵니다.

 따라서 제어 시스템에 도달하기 전에 해당 신호를 증폭, 조정 및 안정적인 산업용 출력으로 변환해야 합니다.

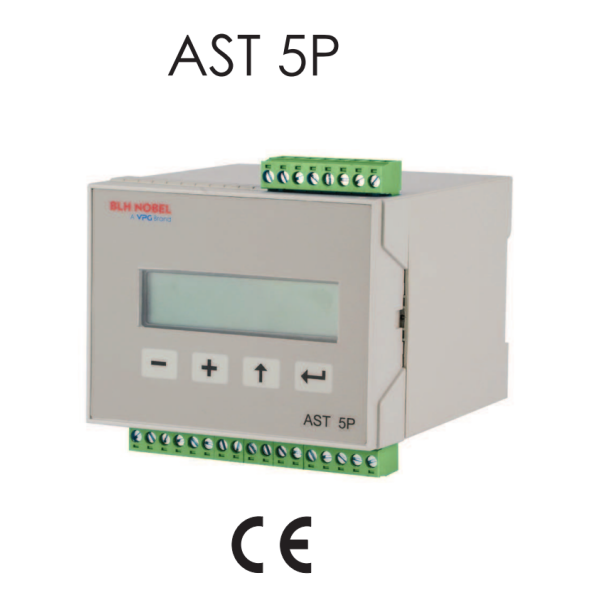

BLH Nobel AST 5P는 바로 그러한 기능을 제공합니다. 컴팩트한 DIN 레일 장착형 로드셀 신호 트랜스미터로서, 연결된 스트레인 게이지 트랜스듀서의 출력을 PC 및 PLC 기반 제어 시스템에 적합한 매우 안정적이고 정확한 신호로 변환합니다.

핵심은 24비트 내부 해상도 와 뛰어난 장기 안정성을 갖춘 고정밀 A/D 컨버터로, 신뢰할 수 있는 빠른 응답 측정값을 제공합니다.

이 제품은 두 가지 기능을 동시에 제공합니다.

PLC 아날로그 입력에 직접 연결할 수 있는 정밀한 아날로그 신호 전송 출력(±10VDC / 4-20mA)과 디지털 통합을 위한 RS-485 Modbus RTU를 갖추고 있습니다.

 또한 AST 5P는 AST 3P를 직접 대체하도록 설계되었으므로 기존 사용자는 설치를 재구성할 필요 없이 업그레이드할 수 있습니다.



AST 3P의 직접적인 대체품

기존 시스템을 변경하지 않고 AST 5P로 업그레이드하세요. 동일한 컴팩트한 DIN 레일 형식을 유지하며 Windows 기반 deltaCOM 소프트웨어로 구성됩니다. 설정 데이터는 호스트 PC에 저장되었다가 새 장치로 다운로드되므로 송신기 교체가 빠르고 기존 투자도 보호됩니다.

질문과 답변

AST 5P는 AST 3P를 직접 대체할 수 있습니까?

네. AST 5P는 AST 3P를 직접 대체하도록 설계되었으므로 기존 시스템을 변경하지 않고 업그레이드할 수 있습니다.

동일한 소형 DIN 레일 형식을 유지하며 Windows 기반 deltaCOM 소프트웨어로 구성됩니다.

설정 데이터를 호스트 PC에 저장하고 새 장치로 다운로드할 수 있으므로 송신기를 빠르게 교체할 수 있으며 기존 투자도 보호됩니다.

로드셀 신호를 PLC용 4-20mA 출력으로 변환하는 방법은 무엇인가요?

로드셀은 PLC가 직접 읽을 수 없는 미세한 밀리볼트 신호를 출력합니다.

AST 5P와 같은 신호 트랜스미터는 이 스트레인 게이지 신호를 증폭 및 조정하여 표준 프로세스 신호로 변환합니다.

AST 5P는 PLC 아날로그 입력에 직접 연결할 수 있는 4-20mA 출력(0-20mA, ±20mA, -12~20mA 또는 0-10/±10VDC 출력 포함)과 디지털 통합을 위한 RS-485 Modbus RTU를 제공합니다.

어떤 DIN 레일 트랜스미터가 스트레인 게이지 로드셀과 호환되고 Modbus RTU를 지원합니까?

BLH Nobel AST 5P는 스트레인 게이지 트랜스듀서 및 로드셀용으로 설계된 DIN 레일 장착형 트랜스미터입니다.

RS-485(2선 또는 4선)를 통해 Modbus RTU 프로토콜을 사용하여 최대 115.2kbaud의 속도로 통신하며 아날로그 출력도 제공하므로 PC 또는 PLC 기반 제어 시스템과 쉽게 통합할 수 있습니다.

하나의 신호 송신기로 최대 몇 개의 로드셀을 제어할 수 있습니까?

AST 5P 단일 송신기는 ±5.1V 여기 전압을 사용하여 최대 8개의 350Ω 로드셀을 구동할 수 있으며, 이때 총 부하가 45Ω 이상을 유지해야 합니다.

따라서 하나의 송신기로 여러 개의 로드셀이 있는 탱크, 사일로 또는 플랫폼 설비에서 나오는 합산 신호를 처리할 수 있습니다.

고정밀 레벨 제어에 가장 적합한 로드셀 신호 컨디셔너는 무엇일까요?
고정밀 레벨 및 설정값 제어를 위해서는 빠른 릴레이 응답 속도와 안정적인 신호 컨디셔닝이 중요합니다.

AST 5P는 24비트 내부 해상도와 0.005% 미만의 비선형성을 제공하며, 20ms 이내에 응답하는 두 개의 릴레이 출력을 갖추고 있어 레벨 임계값 초과 시 밸브, 피더 또는 경보 장치를 정확하게 구동할 수 있습니다.

신호 컨디셔닝된 로드셀 신호를 직접 사용하여 제어가 가능합니다.

신호 송신기와 계량 지시계의 차이점은 무엇일까요?
AST 5P와 같은 신호 송신기는 스트레인 게이지 로드셀 신호를 처리하여 안정적인 아날로그(4-20mA / ±10VDC) 및 직렬(RS-485 Modbus RTU) 출력으로 제어 시스템에 전송하도록 설계되었습니다.

소형 LCD는 주로 현장 설정 및 판독에 사용됩니다. 계량 지시계 또는 공정 계측기는 디스플레이, 다기능 제어 및 작업자 상호 작용에 중점을 둔 대형 작업자용 장치입니다.

간단히 말해, 송신기는 PLC에 신호를 공급하는 반면, 지시계는 패널에서 공정을 표시하고 제어합니다.

.
