ATI 다축로드셀 Omega250 IP60 6축 로드셀 ,실리콘 스트레인 게이지 적용 요약정보 및 구매

사이즈 : Φ295 x 94.6(H)mm / Fxy=±16000N Fz= ±32000 N Txy=Tz=±2000 N*m

추천하기

판매가격	전화문의
제조사	ATI
원산지	USA
모델	Omega250

다음 상품 ZHIMIN RTN 압축용 로드셀

상품 정보

상품 상세설명

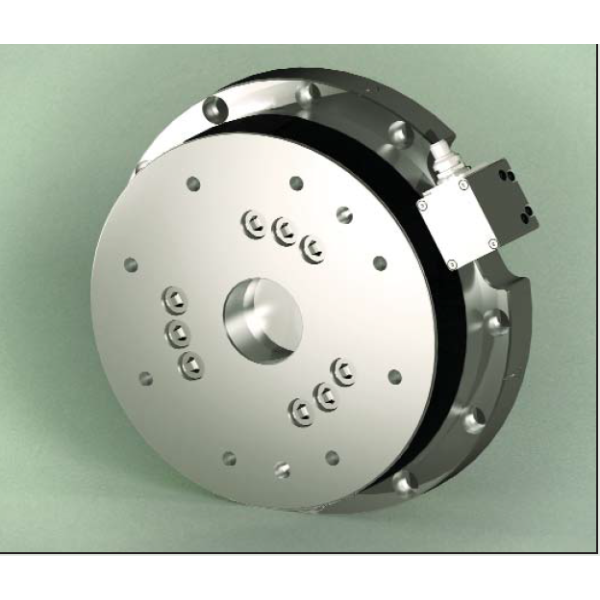

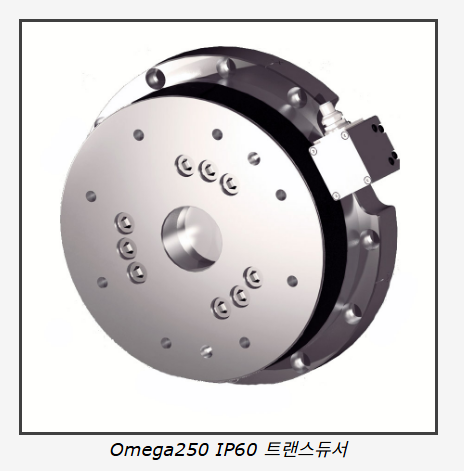

ATI 다축로드셀 Omega250 IP60 6축 로드셀

제품 장점

극강의 강도: 분진이 많은 환경에서도 사용 가능한 IP60 등급. 고강도 스테인리스강을 EDM 와이어 커팅 방식으로 제작. 최대 허용 과부하 값은 정격 용량의 10.1배에서 40.8배까지입니다.
높은 신호 대 잡음비: 실리콘 스트레인 게이지는 기존 포일 게이지보다 75배 더 강력한 신호를 제공합니다. 이 신호는 증폭되어 잡음 왜곡이 거의 없습니다.
IP65 및 IP68(10m) 버전 사용 가능: IP65 버전의 트랜스듀서는 물 분무로부터 보호됩니다. IP68 버전은 담수에서 최대 10m 깊이까지 잠수 가능합니다.

시스템 유형 : 16 비트 DAQ, ECAT, Net, TWE 또는 WNet F / T 시스템 선택시

Calibration	Fx,Fy	Fz	Tx,Ty	Tz	Fx,Fy	Fz	Tx,Ty	Tz
SI-4000-500	4000 N	8000 N	500 Nm	500 Nm	1 N	2 N	1/8 Nm	1/8 Nm
SI-8000-1000	8000 N	16000 N	1000 Nm	1000 Nm	2 N	4 N	1/4 Nm	1/4 Nm
SI-16000-2000	16000 N	32000 N	2000 Nm	2000 Nm	4 N	8 N	1/2 Nm	1/2 Nm
	SENSING RANGES				RESOLUTION

** 해상도는 대부분의 애플리케이션에서 일반적이며 필터링을 통해 향상 될 수 있습니다.

** 인용 된 해상도는 4 개의 노이즈 카운트를 제거한 후의 유효 해상도입니다.

시스템 유형 : 컨트롤러 F / T 시스템 선택시

Metric Calibrations (SI)

Calibration	Fx,Fy	Fz	Tx,Ty	Tz	Fx,Fy	Fz	Tx,Ty	Tz
SI-4000-500	4000 N	8000 N	500 Nm	500 Nm	1 N	2 N	1/8 Nm	1/8 Nm
SI-8000-1000	8000 N	16000 N	1000 Nm	1000 Nm	2 N	4 N	1/4 Nm	1/4 Nm
SI-16000-2000	16000 N	32000 N	2000 Nm	2000 Nm	4 N	8 N	1/2 Nm	1/2 Nm
	SENSING RANGES				RESOLUTION

** 인용 된 해상도는 8 카운트의 노이즈를 제거한 후의 유효 해상도입니다.

*** F / T 센서가 올바르게 측정하려면 적용된 하중이 6 개 축 각각의 범위 내에 있어야 합니다.

ATI의 F / T 교정은 NIST (National Institute of Standards and Technology)에서 추적 할 수 있습니다.

ATI는 센서가 해당 ATI 절차 에 따라 보정되었음을 인증 합니다.

이러한 절차는 ISO 9001 표준을 준수하여 제품이 ATI 사양 내에 있는지 확인합니다.

단일 축 과부하
Fxy	± 160000N
Fz	± 330000 N
Txy	± 21000 Nm
Tz	± 25000 Nm
강성 (계산 됨)
X 축 및 Y 축 힘 (Kx, Ky)	4.2x10 ⁸ N / m
Z 축 힘 (Kz)	5.6x10 ⁸ N / m
X 축 및 Y 축 토크 (Ktx, Kty)	3.0x10 ⁶ Nm / rad
Z 축 토크 (Ktz)	6.2x10 ⁶ Nm / rad
공진 주파수
Fx, Fy, Tz	780Hz
Fz, Tx, Ty	770Hz
물리적 사양
무게*	31.8kg
직경*	295mm
높이*	94.9mm

* 사양에는 표준 인터페이스 플레이트가 포함됩니다.

CAD FILE DOWNLOAD

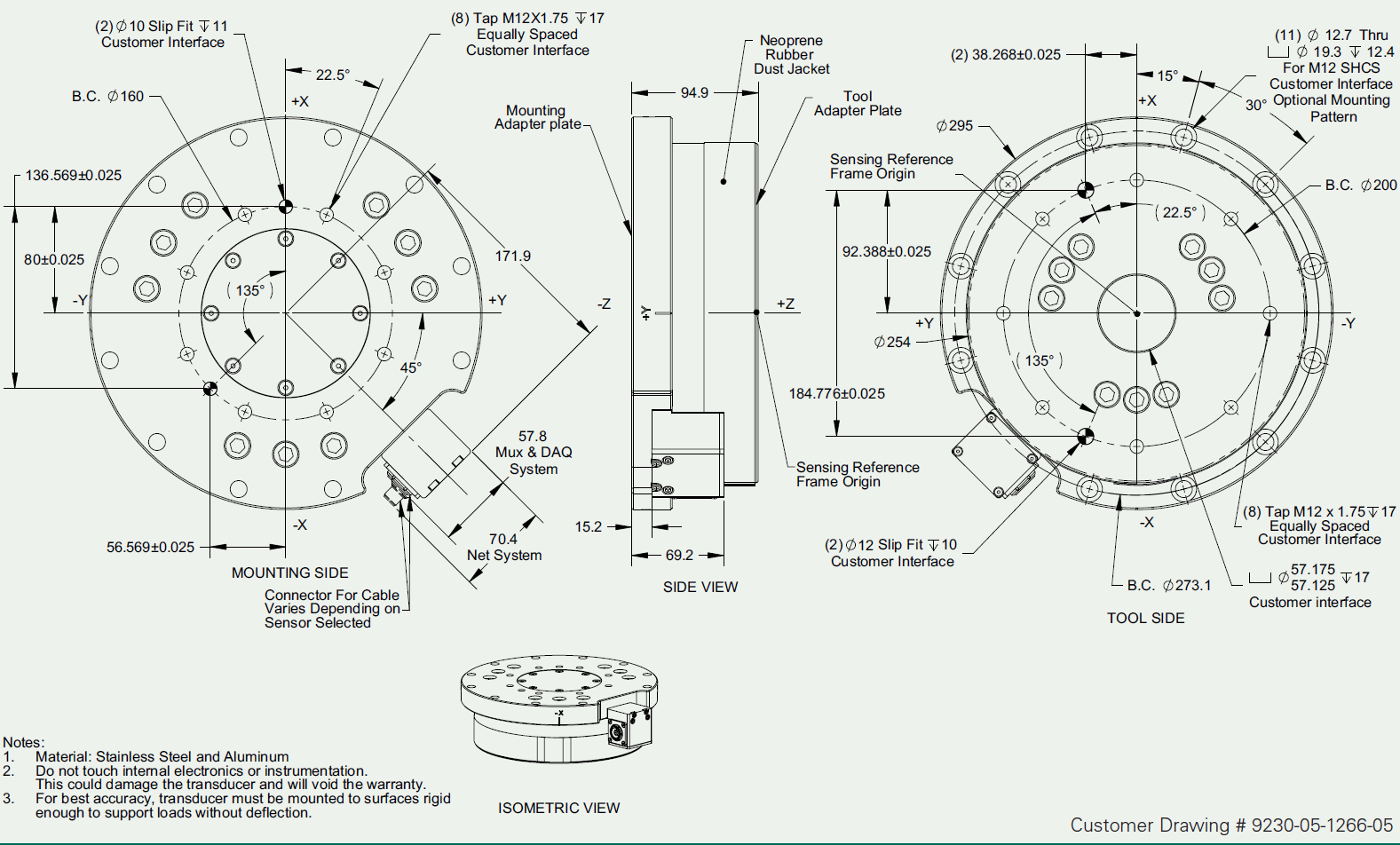

9230-05-1266.pdf	IP60 Omega250 트랜스듀서 도면
9230-05-1468.pdf	Omega251 DAQ/Net 트랜스듀서 도면
