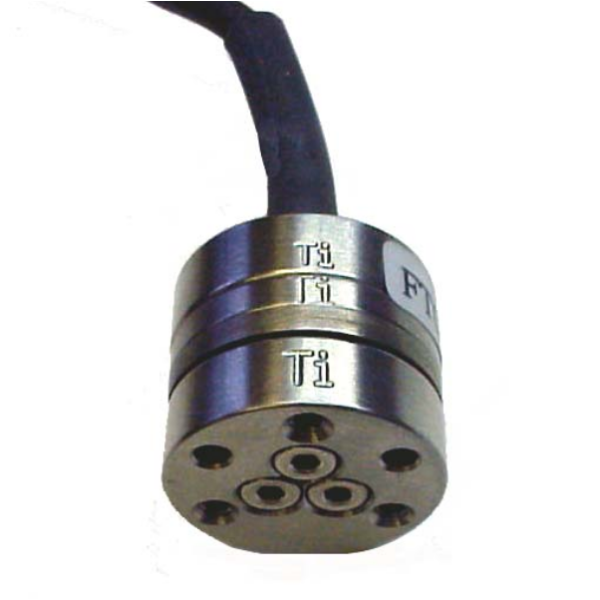

    ATI NANO17 Titanium 소형 6축 로드셀

    소형 6축 로드셀-반도체게이지사용
    Fxy= ±8 ~32 N, Fz=±14.1 ~56.2 N

    Txyz= ± 50,100,200 N*mm

    사이즈 : Φ17 x 14.5(H)mm



    제품 이점
    • 당사의 가장 작은 6축 센서가 티타늄 버전으로 출시되었습니다. Nano17 Titanium은 연구 응용 분야의 제한된 공간에 적합합니다.
    • 비철 금속: 티타늄 재질.
    • 초정밀 분해능: 0.149gf 까지 분해할 수 있습니다.
    • 극도로 높은 강도: 5등급 티타늄을 EDM 와이어 커팅 방식으로 제작했습니다.
    • 최대 허용 단축 과부하 값은 정격 용량의 4.9배에서 19.6배까지입니다.
    • 높은 신호 대 잡음비: 실리콘 스트레인게이지는 기존 포일 게이지보다 75배 더 강력한 신호를 제공합니다. 이 신호는 증폭되어 잡음 왜곡이 거의 없습니다.

    일반적인 응용 프로그램
    • 생체역학 연구
    • 고자기 환경에서의 측정

    시스템 유형 : 16 비트 DAQ, ECAT, EtherNet, TWE 또는 WNet F / T 시스템 선택시


    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-8-0.058 N14.1 N50 Nmm50 Nmm1/682 N1/682 N3/364 Nmm5/728 Nmm
    SI-16-0.116 N28.2 N100 Nmm100 Nmm1/341 N1/341 N3/182 Nmm5/364 Nmm
    SI-32-0.232 N56.4 N200 Nmm200 Nmm1/171 N1/171 N3/92 Nmm5/184 Nmm
     SENSING RANGESRESOLUTION





    *해상도는 대부분의 응용 프로그램에 일반적으로 하며 필터링을 통해 개선할 수 있습니다.
    ** 인용 된 해상도는 노이즈의 네 카운트를 삭제 한 후 효과적인 해상도입니다.
    ***F/T 센서가 정확하게 측정하려면 6축 모두에서 가해지는 하중이 측정 범위 내에 있어야 합니다.


    ATI의 F/T 교정은 미국 국립표준기술연구소(NIST)에 소급 가능합니다.

    ATI는 해당 ATI 절차에 따라 센서가 교정되었음을 인증합니다
     . 이러한 절차는 ISO 9001 표준을 준수하여 제품이 ATI 사양을 충족하도록 보장합니다.



    시스템 유형 : 컨트롤러 F / T 시스템 선택시


    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-8-0.058 N14.1 N50 Nmm50 Nmm1/341 N1/341 N3/182 Nmm5/364 Nmm
    SI-16-0.116 N28.2 N100 Nmm100 Nmm2/341 N2/341 N3/91 Nmm5/182 Nmm
    SI-32-0.232 N56.4 N200 Nmm200 Nmm2/171 N2/171 N3/46 Nmm5/92 Nmm
     SENSING RANGESRESOLUTION



     ** 인용 된 해상도는 8 개의 소음수를 떨어 뜨린 후 효과적인 해상도입니다.
    *적용된 하중은 F/T 센서가 올바르게 측정할 수 있도록 6개의 축 각각의 범위 내에 있어야 합니다..

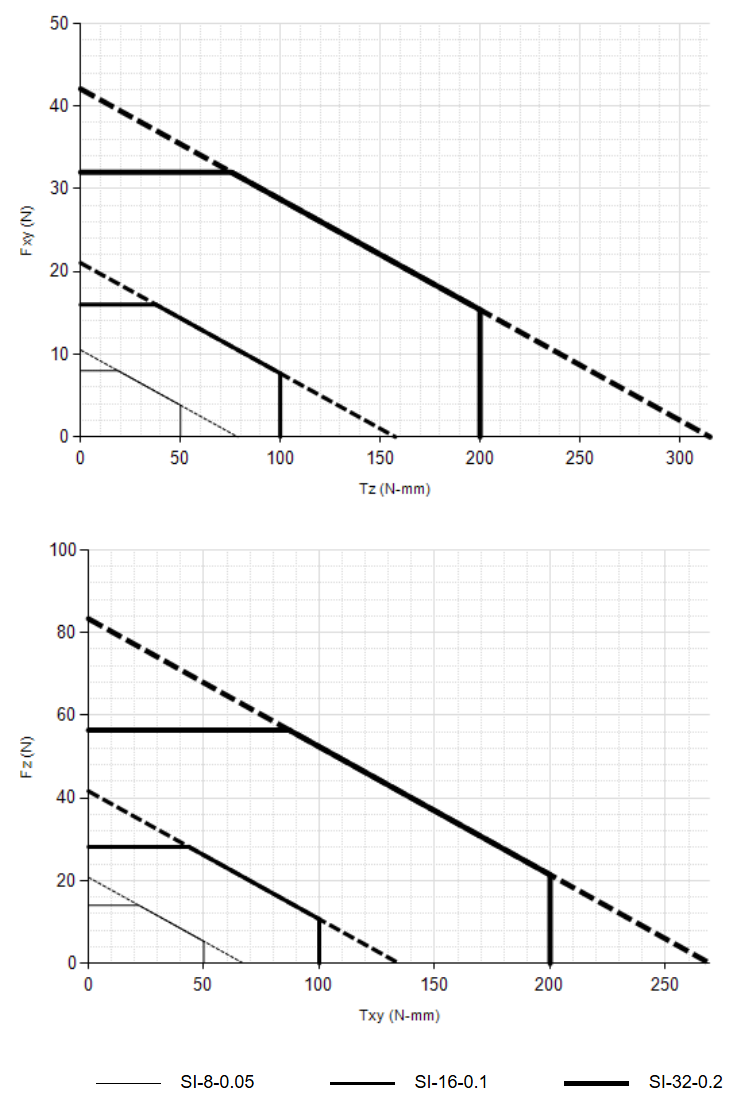

    뷰 메트릭(SI) 복합 로딩 그래프



    단축 과부하
    Fxy±160 N
    Fz±310 N
    티시±1 Nm
    Tz±1.2 Nm
    강성(계산값)
    X축 및 Y축 힘(Kx, Ky)4.8x10⁶ N /m
    Z축 힘(Kz)6.6x10⁶ N /m
    X축 및 Y축 토크(Ktx, Kty)1.4x10² Nm /rad
    Z축 토크(Ktz)2.2x10 2 Nm/rad
    공진 주파수
    Fx, Fy, Tz3000Hz
    Fz, Tx, Ty3000Hz

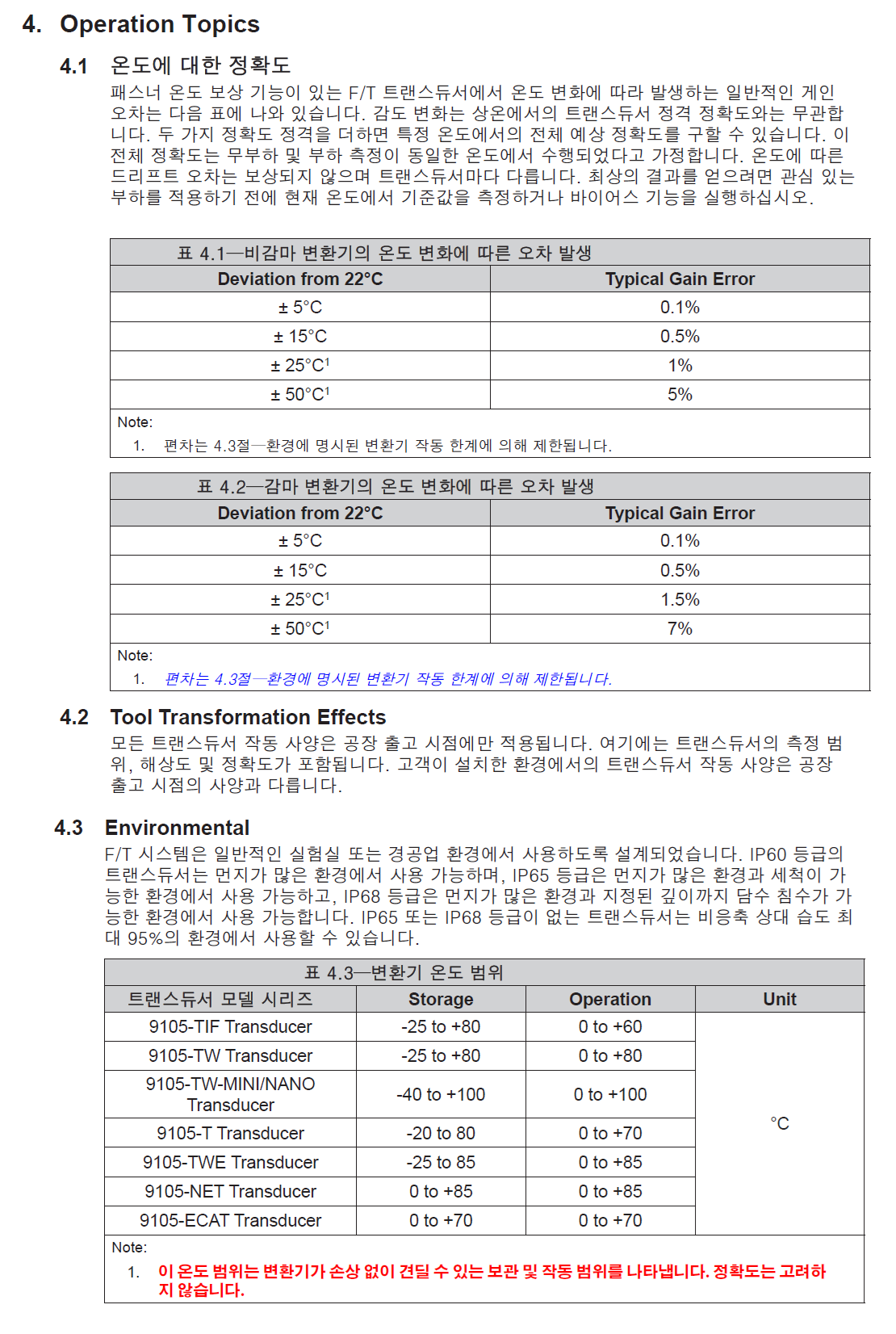

    물리적 사양
    Weight*0.0101kg
    Diameter*17mm
    Height*14.5mm

    * 사양에는 표준 인터페이스 플레이트가 포함됩니다.

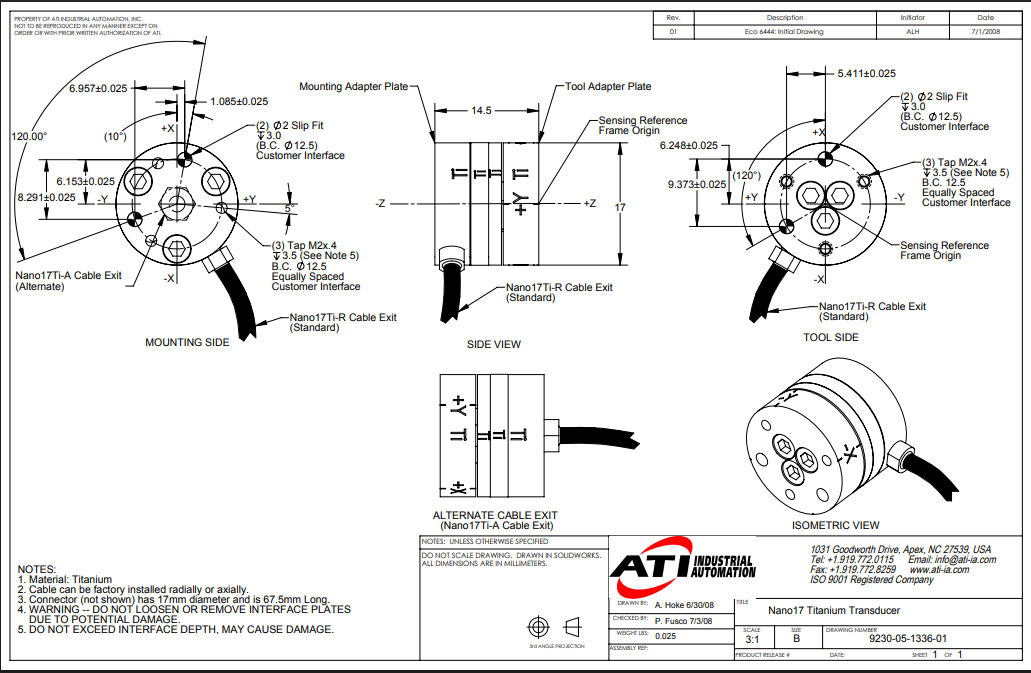

    CAD FILE DOWNLOAD



    9230-05-1336.pdf나노17 티타늄 트랜스듀서


    3D CAD 자료

    9105-TW-NANO17TI-RNANO 17 Titanium Transducer with Radial Cable
    9105-TW-NANO17TI-ANANO 17 Titanium Transducer with Axial Cable
