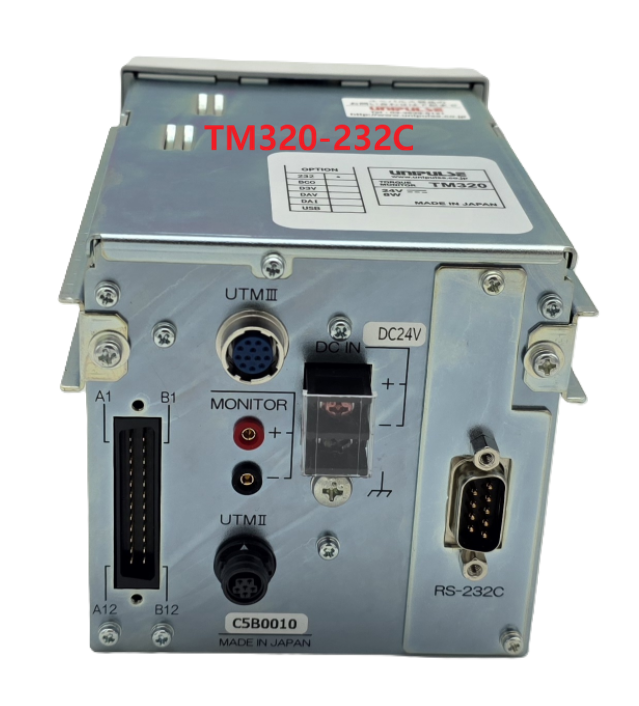

UNIPULSE TM320 토크센서 인디케이터
UTMⅡ/UTMV/UTMⅢ/UTF용 토크 모니터
토크센서입력｜회전속도 펄스입력｜표시부｜외부입출력부｜일반성능｜어태치먼트
| 토크용 센서 입력(전압 입력) | |
| 입력 저항 | 1MΩ |
|---|---|
| 신호 입력 범위 | ±10V(UTMⅢ/UTF(옵션)) ±5V(UTMⅡ/UTMV) |
| 정확성 | 비선형성 : 0.02%/FS±1digit 이내 Zero Drift : 0.2mV/℃ 이내 RTI Gain Drift : 0.01%/℃ 이내 |
| A/D 변환기 | ･ 속도…16000회/초. ･ 해상도… 24bit(바이너리) 10V에 대해 1/30000 |
| 디지털 저역 통과 필터 | 통과, 3~1kHz. |
| 전압 출력 | 입력 전압 커프(테스트 포인트용) |
| 회전수 펄스 입력(오픈 콜렉터) | |
| 최대 입력 주파수 | UTMⅡ/UTMV/UTMⅢ 기준 |
|---|---|
| 최소 입력 주파수 | 15, 10, 5, 3, 2rpm 중에서 선택(맥박수 4ppr일 때) 60, 40, 20, 12, 8rpm에서 선택(맥박수 1ppr일 때) |
| 최소 검출 펄스 폭 | 50μs |
| 회로 구성 | 무전압 접점 입력(마이너스 커먼) 오픈 콜렉터 접속 가능(Ic=약 10mA) |
| 회전 속도용 펄스 입력(RS-422A에 준거한 라인 드라이버)(UTF(Option)) | |
| 최대 입력 주파수 | UTF 기반 |
| 회로 구성 | RS-422A에 준거한 라인 드라이버 |
| 디스플레이 섹션 | |
| Display | 메인 디스플레이 : 문자 높이 15mm 7세그먼트 녹색 LED에 의한 수치 표시(5자리+기호) 서브 디스플레이 : 문자 높이 8mm 7세그먼트 녹색 LED(5자리)에 의한 수치 표시 |
|---|---|
| 표시 값 | 메인 디스플레이 : 5자리 -99999 ~ +99999 부호 : 최상위 자릿수에 마이너스 기호 서브 디스플레이 : 5자리 -19999 ~ +99999 기호 : 최상위 자릿수에 마이너스 기호 |
| 소수점 | 0, 0.0, 0.00, 0.000 (토크와 파워만. 회전속도는 아무것도 아님) |
| 표시 빈도 | 3, 6, 13, 25회/초 중에서 선택 가능. |
| 상태 표시 | 하이 / 로우 / 홀드 |
| HOLD | Sample, Peak, Valley, PP, Average Hold 구간 설정 (모든 구간・외부 신호・외부 신호+시간・레벨+시간) |
| 외부 I/O 섹션 | |
| 외부 입력 (4) | 홀드 제어 / 홀드 리셋 / 디지털 제로 / 기록 데이터 클리어 드라이 접점 입력 회로(마이너스 커먼 타입), Ic=10mA 이하 |
|---|---|
| 외부 출력 (13) | HI/LO 한계 비교(경보 HI·HI·OK·LO·경보 LO) / 홀드 완료 / RUN 타이밍 출력 / 절대값 표시 오픈 콜렉터 출력 회로(싱크 타입), Vceo=30V(최대) Ic=30mA(최대) |
| Interface | SIF : 2선식 직렬 인터페이스 BCO : BCD 병렬 데이터 출력 인터페이스(옵션) 232 : RS-232C 통신 인터페이스(옵션) D3V : D/A 컨버터 전압 출력(3ch) ) (옵션) DAV : D/A 컨버터 전압 출력(옵션) DAI : D/A 컨버터 전류 출력(옵션) USB : USB 인터페이스(옵션) * 옵션 1개만 장착 가능. |
| 일반 성능 | |
| 전원 전압 | DC24V±15％ (ADAPTER는 제공되지 않음) |
|---|---|
| 전력 소비 | 8W typ. |
| 작동 조건 | 동작 : -10 ~ +50℃ 보관 -40 ~ +80℃ 습도 : 85%RH 이하(결로 없을 것) |
| 치수 | 96(W)×96(H)×138(D) mm (돌출부 제외) |
| 패널 컷아웃 크기 | 92×92(+1-0)mm |
| 무게 | 약 1.2kg |
| CE 마킹 인증 | EMC 지침 EN61326-1 |
| 첨부 파일 | |
| 사용 설명서･･････････････････････････････････1 외부 입출력 커넥터･･･････････････････････････1 유닛 씰･･････････････････････････････････････1 BCD 출력용 커넥터(BCD 출력 옵션 포함)･･････1 조작 도구( D/A 변환기(3ch) 옵션 포함)･･･････ 1 미니 드라이버 1개 (D/A 변환기 옵션 포함)･････1 페라이트 코어 1개 ･･･････････････････････････1 | |
| Sign | 사양 |
| Standard | UTMⅢ/UTMⅡ/UTMV *동시에 연결할 수 없습니다. |
|---|---|
| UTF | UTF(옵션 사양) *UTMⅢ/UTMⅡ/UTMV는 연결할 수 없습니다. |
| 모델 | 설명 |
| CA372-I/O | 한쪽 끝에 FCN 커넥터가 있는 케이블 3m |
|---|---|
| CA81-USB | miniUSB-컴퓨터 USB 케이블 1.8m |
| CATM321-M | UTMⅢ 연결용 케이블 2m(기본제공) |
| CATM351-M | UTMⅢ 연결용 케이블 5m |
| CATM221-MC | UTMⅡ/UTMV 연결용 케이블 2m(기본제공) |
| CATM251-MC | UTMⅡ/UTMV 연결용 케이블 5m |
| CATM(R)321-M | UTMⅢ 로터리 엔코더 연결용 케이블 2m (기본제공) |
| CATM(R)351-M | UTMⅢ 로터리 엔코더 연결용 케이블 5m |
| CATM(R)321-MR | UTMⅡ 로터리 엔코더 연결용 케이블 2m(기본제공) |
| CATM(R)351-MR | UTMⅡ 로터리 엔코더 연결용 케이블 5m |
| CN34 | RS-232C용 D-Sub9p 커넥터 |
| CN50 | FCN 시리즈 I/O 커넥터(커버 포함) |
| CN51 | BCD 출력 커넥터 |
| CN55 | FCN 시리즈 I/O 커넥터(대각선 커버 포함) |
| CN73 | D/A 컨버터(3ch) 커넥터 |
| CN92 | UTMⅢ 커넥터 |
| CN93 | UTMⅢ 로터리 엔코더 커넥터 |
| DTC2 | TM380용 케이스 |
| GMP96x96 | 고무 패킹 |
| E04SR211132 | 페라이트 코어 |
| TSU03 | 번개 서지 보호기(DC) |
LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
