MAGNESCALE PL81 / PL82 Interpolator일체형 판독 Head > 변위계

MAGNESCALE PL81 / PL82 Interpolator일체형 판독 Head 요약정보 및 구매

SL130 SL130용 판독 Head, 분해능: 10µm, 20µm, 25µm, 50µm, 100µm, 출력 신호 : A / B 상

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 PL81-3 PL81-5 PL81-7 PL81-A PL82-B PL82-3 PL82-5 PL82-7 PL82-A PL82-B

관련상품

  • 상품 정보

    상품 상세설명

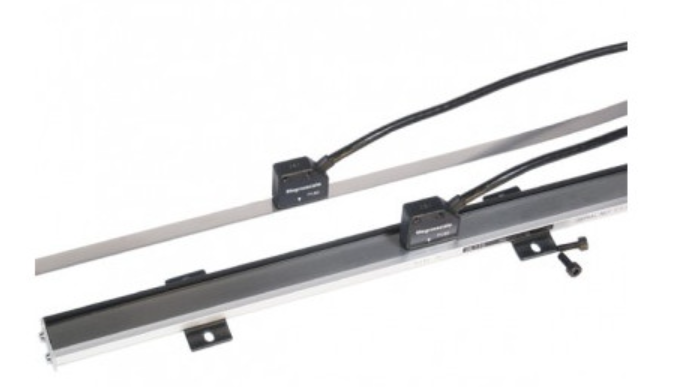

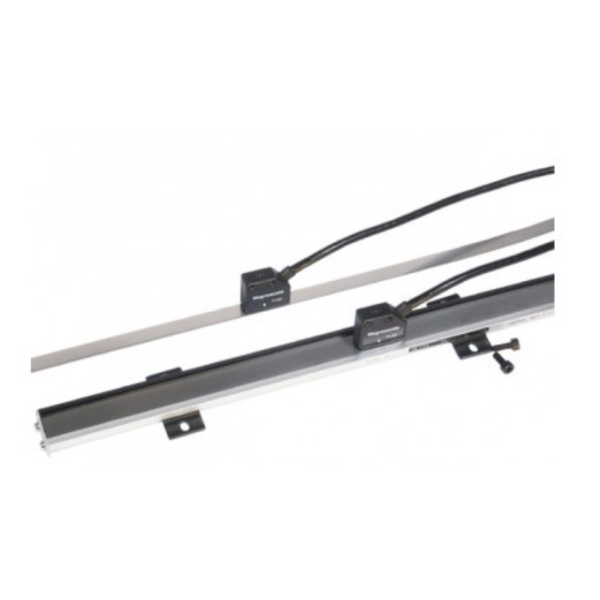

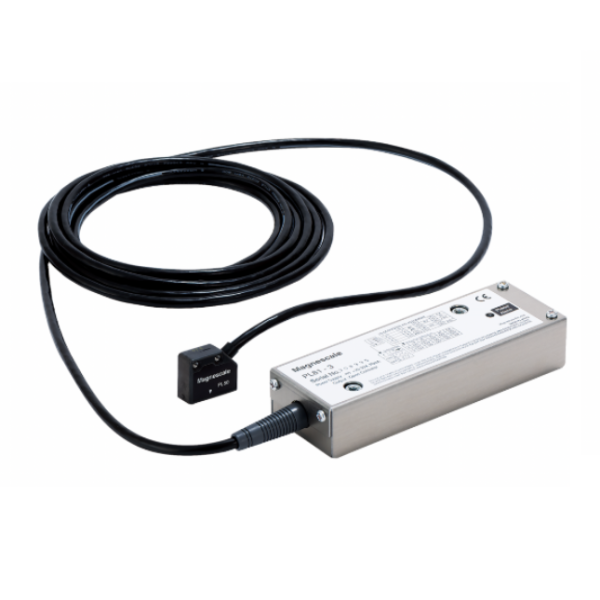

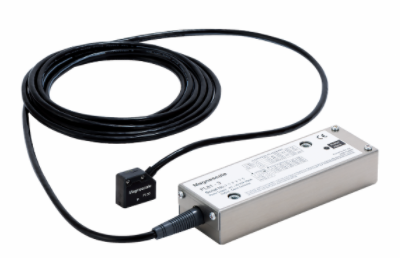

    MAGNESCALE PL81 PL82 Interpolator일체형 판독 Head




    PL81 Open collector

    PL82 Line driver

    • 소형 모양
    • 자동 위치 제어용 인터포레이터
    • 고속 응답: 300m/min
    • 분해능: 10µm, 20µm, 25µm, 50µm, 100µm
    • 출력 신호 : A / B 상
    • 주요 용도 : 레이아웃 기계, 목공 기계, 절단 / 전단 기계, 공작 기계의 자동 위치 제어


    Specifications


    Specifications

    기재 내용은 예고 없이 변경하는 경우가 있습니다.

    형명PL81PL82
    -3-5-7-A-B-3-5-7-A-B
    헤드 케이블 길이35710153571015
    질량(g)64072080091010506407208009101050
    정밀도(20℃)(50 + 10L / 1000) μm (L : 유효 길이 mm) (SL110 / 130과의 조합에 따라)
    분해능10, 20, 25, 50, 100μm
    알람 표시LED 램프가 주황색으로 변색 (정상 동작시 : 녹색)
    클리어런스Max.1.5mm
    최대 응답 속도300m/min
    출력 회로최대 정격 전압 : 40V, 최대 정격 전류 : 100mA전압 차동 라인 드라이버 MC34C87(상당품)
    전류 전압DC10～30VDC4.75-5.25V
    소비 전류Max.70mA(2.1W)Max.300mA(1.5W)
    보호 등급IP67 상당(헤드부만. 인터포레이터부는, 보호 구조로 되어 있지 않습니다)
    사용온도범위0℃~+45℃
    저장 온도 범위-20℃~+50℃

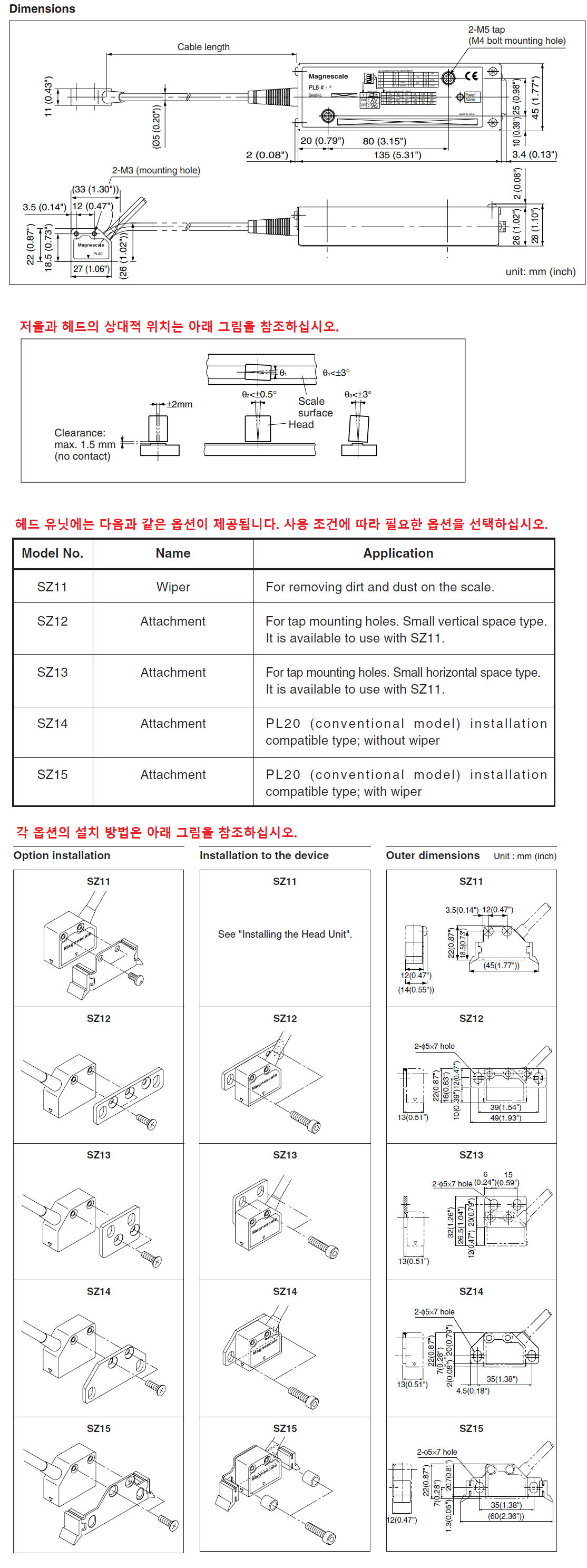

    Dimensions
