MAGNESCALE SL130 자기TAPE형 Linear Encoder > 변위계

MAGNESCALE SL130 자기TAPE형 Linear Encoder 요약정보 및 구매

프로파일 스케일, 200 ~ 30000mm

판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 SL130

관련상품

  • 상품 정보

    상품 상세설명

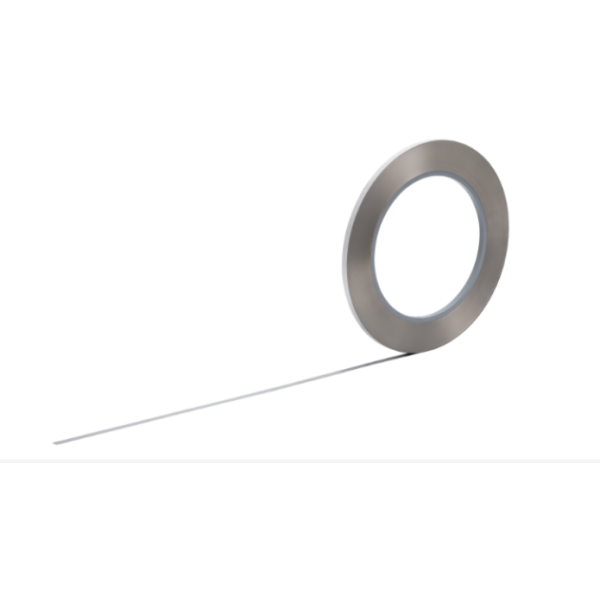

    MAGNESCALE SL130 자기TAPE형 Linear Encoder

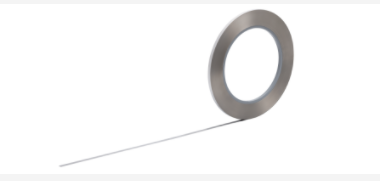

    - SL130: 접착할 수 있는 유연한 자기 테이프 스케일
    - 사용 가능한 범위 SL130: 200 ~ 30.000mm
    - 분해능 10µm
    - 최대 ± 25µm의 선형성
    - 출력 신호 PL20C: A/B 직교 신호
    - 최대 300m/min의 변위 속도
    - 작동 온도 0...+45°C
    - 보호 등급 PL20C: IP67
    - 먼지, 물, 기름, 진동 및 충격에 대한 내성



    Specifications


    명세서

    *1 정확도는 PL20B/25 읽기 헤드 및 PL81/82와 함께 사용할 때의 값을 나타냅니다.

    Magnescale은 사전 통지 없이 제품 사양을 변경할 수 있는 권리를 보유합니다.

    측정길이(L)200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1500, 1600, 1700, 1800, 2000, 2500, 3000, 4000, 7 0, 4000, 58000, 9000, 10000, 20000, 30000mm
    총 기장측정 길이+103 mm
    정확도(20°C) *1(50+10L/1000) µm L: 측정 길이(mm)
    • (50+10L/1000+20N) μm L: 측정 길이(mm)
      • N=
      • 1→측정 길이 8000/9000/10000
      • 2→측정길이 20000
      • 3→측정길이 30000
    장착 병렬 처리헤드 클리어런스(상단)0.8mm 이하/전체 길이
    헤드 클리어런스(측면)1.0mm 이하/전체 길이
    열팽창 계수(10.4±1)×10 -6 /°C
    작동 온도-5°C ~ +45°C
    보관 온도-10°C ~ +50°C
    호환 가능한 읽기 헤드PL20C/PL25
    호환 가능한 읽기 헤드 및 보간기PL81/82

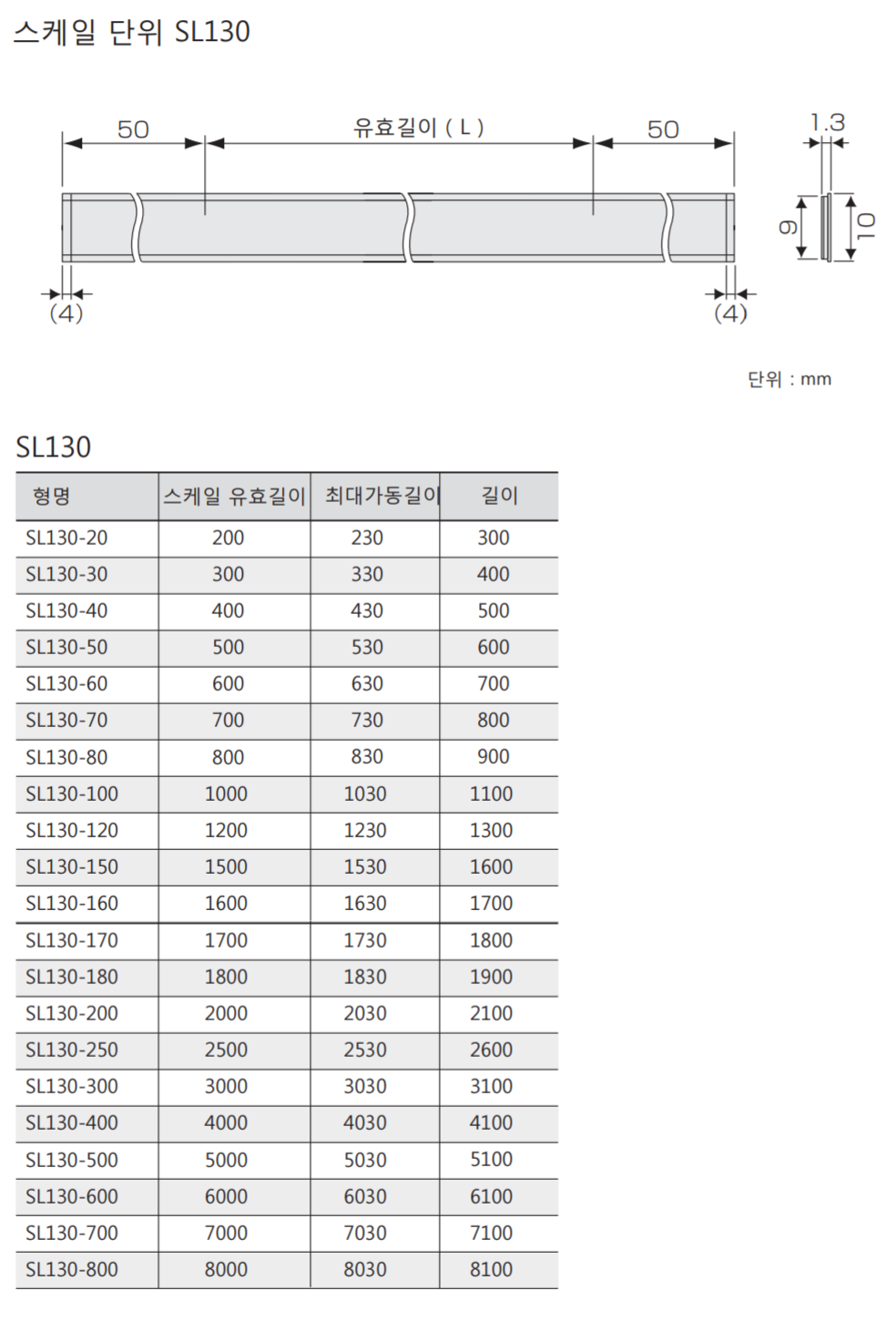

    Dimensions







    SL130는 1000mm 단위로만 판매합니다.

    상기 모델 SL130-240 = 2400mm + 양단 여유 100mm = 2500mm 필요

     : 3000mm로 구매 후 잘라서 사용해야 합니다.


    따라서 발주는

    SL130-90/SL130-190 /SL130-290 /SL130-390 /SL130-490 /SL130-590 /

    SL130-690/ SL130-790/SL130-890/SL130-990/SL130-1090/SL130-1190

    등의 CODE로 발주 하셔야 합니다.

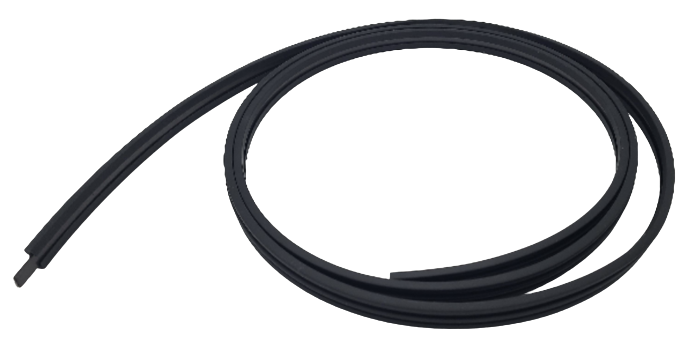

    SL130-250  출하시 상태(고무 PACKING에 삽입된 상태로 출하)

    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    MAGNESCALE SL130 자기TAPE형 Linear Encoder

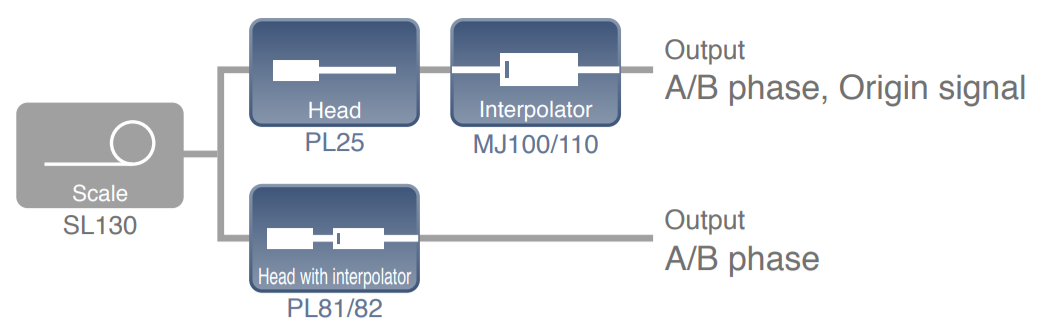

Linear Scale System 구성도
