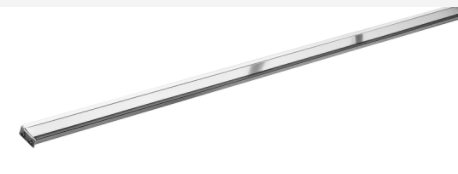

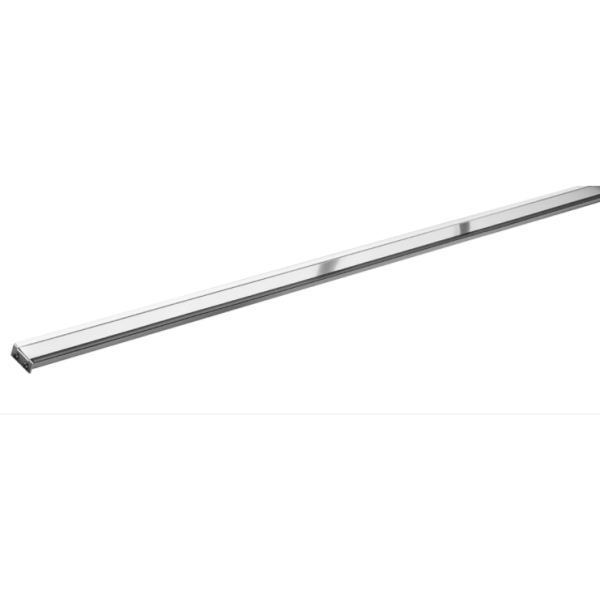

MAGNESCALE SL110 DIGIRULER(판독Head 별매)
- SL110: 프로파일 스케일, 매우 견고함
- 사용 가능한 범위 SL110: 200 ~ 2000mm
- 분해능 10µm
- 최대 ± 25µm의 선형성
- 출력 신호 PL20C: A/B 직교 신호
- 최대 300m/min의 변위 속도
- 작동 온도 0...+45°C
- 보호 등급 PL20C: IP67
- 먼지, 물, 기름, 진동 및 충격에 대한 내성
Specifications
| 명세서 | ||
|---|---|---|
*1 정확도는 PL20C/25 읽기 헤드 및 PL81/82와 함께 사용할 때의 값을 나타냅니다. Magnescale은 사전 통지 없이 제품 사양을 변경할 수 있는 권리를 보유합니다. | ||
| 모델 | SL110 | |
| 측정길이(L) | 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1500, 1600, 1700, 1800, 2000mm | |
| 총 기장 | 측정 길이+103 mm(예: SL110-50 의 실제 길이는 603mm임) | |
| 정확도(20°C) *1 | (50+10L/1000) µm L: 측정 길이(mm) | |
| 장착 병렬 처리 | 헤드 클리어런스(상단) | 0.8mm 이하/전체 길이 |
| 헤드 클리어런스(측면) | 1.0mm 이하/전체 길이 | |
| 열팽창 계수 | (10.4±1)×10 -6 /°C | |
| 작동 온도 | -5°C ~ +45°C | |
| 보관 온도 | -10°C ~ +50°C | |
| 호환 가능한 읽기 헤드 | PL20C/PL25 | |
| 호환 가능한 읽기 헤드 및 보간기 | PL81/82 | |

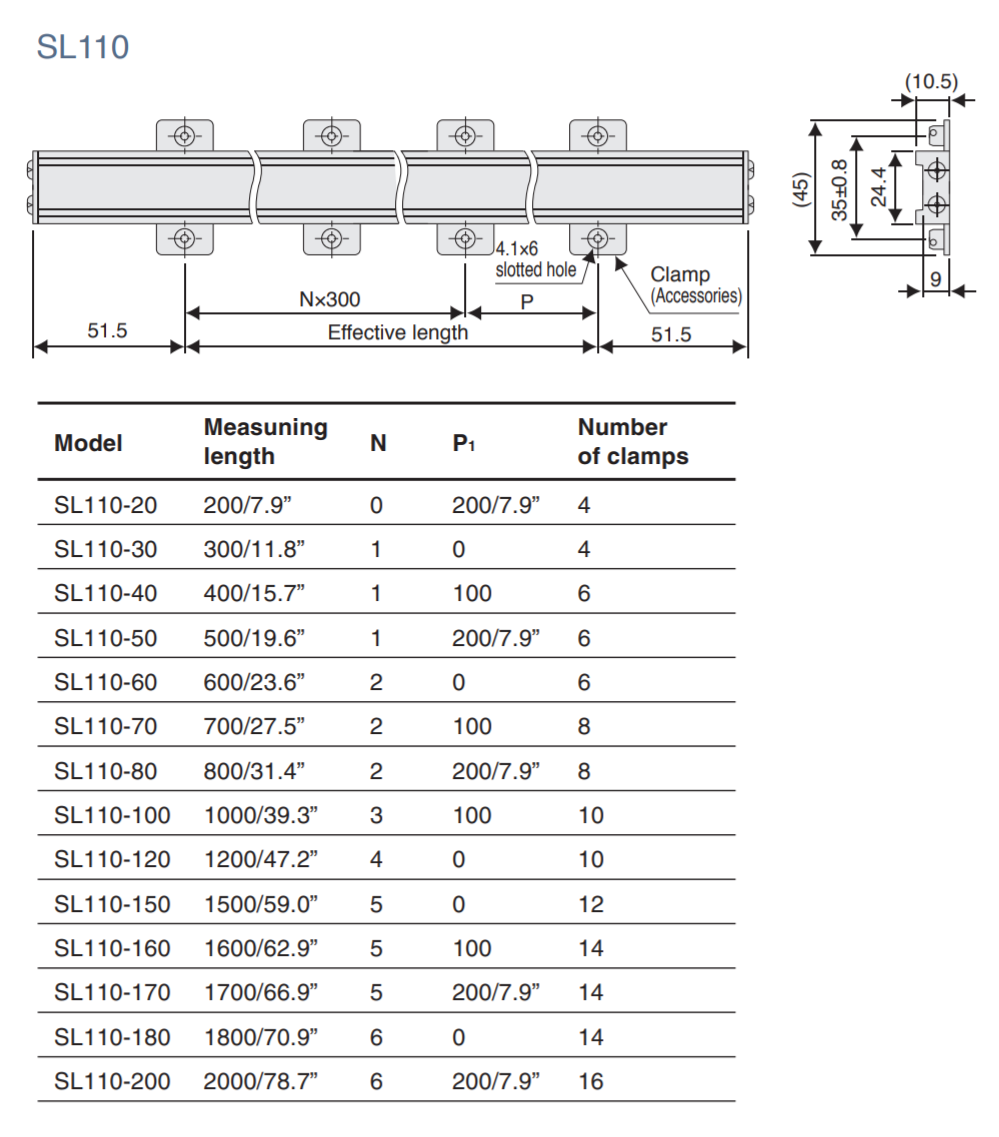

Dimensions

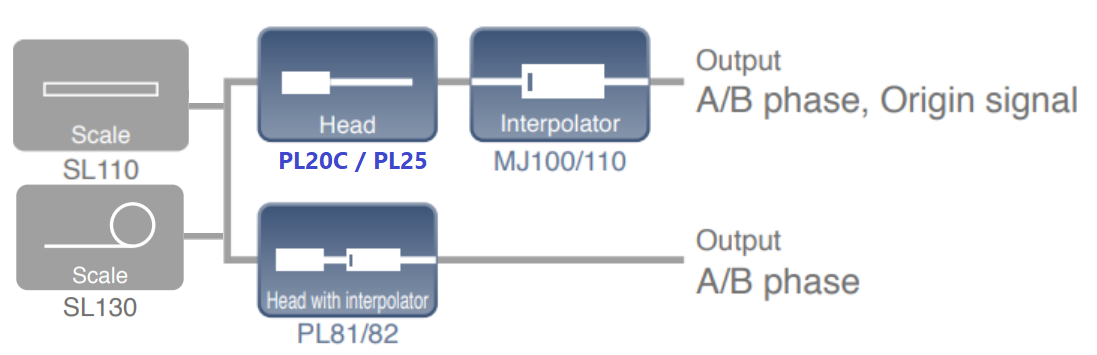

Linear Scale System 구성도
